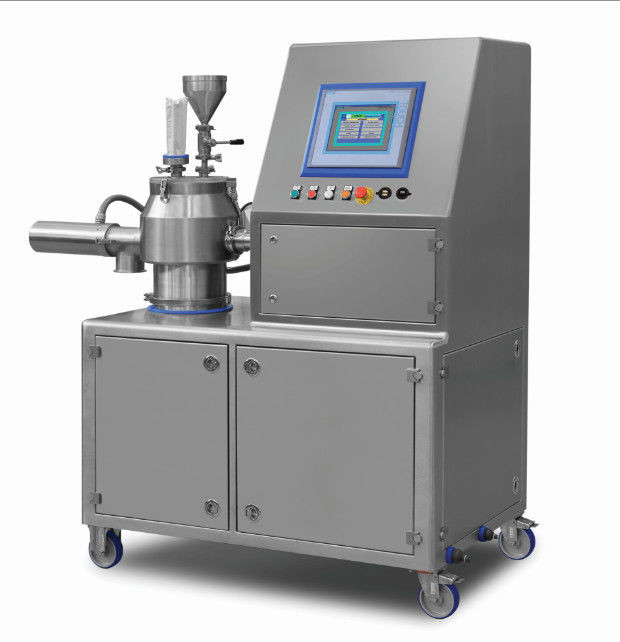

دستگاه گرانول کننده پودر GHL مخلوط مرطوب با سرعت بالا
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | XIANDAO |
| گواهی: | CE / UL / SGS / EAC / CR – TU |
| شماره مدل: | GHL |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 8 تا 18 هفته |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 20 ست در ماه |
|
اطلاعات تکمیلی |
|||
| نام: | گرانول اختلاط مرطوب با سرعت بالا سری GHL | مواد: | SUS316/SUS304/فولاد کربنی و غیره |
|---|---|---|---|
| منبع گرمایش: | بخار / برق / گاز طبیعی / گازوئیل / غیره. | ویژگی: | بدون لکه فلزی |
| موتور: | ABB/ SIEMENS / SEW | ظرفیت: | سفارشی شده |
| کنترل: | HMI و دکمه | سند: | FAT/IQ/OQ/PQ |
| برجسته: | دستگاه گرانول پودر مخلوط مرطوب,دستگاه گرانول پودر 600 دور در دقیقه,تجهیزات خشک کردن دانه بندی GHL |
||
توضیحات محصول
دستگاه گرانول کننده پودر GHL با سرعت بالا
توضیحات کلی
گرانول اختلاط رطوبتی با سرعت بالا سری GHL نوعی تجهیزات با کارایی بالا است و در یک عملیات می تواند مواد پودری مختلف را مخلوط کرده و آنها را به ذرات دانه بندی کند.
گرانول مخلوط کن مرطوب با سرعت بالا GHL یک گرانول نسل جدید است که ترکیبی از عملکردهای مخلوط مرطوب و دانه بندی است.با استفاده از بسیاری از فن آوری های پیشرفته بر اساس گرانولاتور موجود، این یک تجهیزات کاربر پسند است.گرانولاتور میکسر مرطوب سری GHL به طور کامل تطابق کاملی از امکانات و فناوری را به همراه دارد که دارای ساختار منطقی، عملکرد راحت و عملکرد قابل توجه است.
جزییات محصول
| مواد: | SUS316/SUS304/فولاد کربنی و غیره | منبع گرمایش: | بخار / برق / گاز طبیعی و غیره |
| سند: | FAT/IQ/OQ/PQ | ظرفیت: | سفارشی |
| کنترل: | HMI و دکمه | موتور: | ABB/ SIEMENS / SEW |
فنیمولفه های
|
مشخصات |
حجم کل (L) | حجم کاری (L) | خروجی (کیلوگرم / دسته ای) | زمان کار (دقیقه) | سرعت اختلاط (دور در دقیقه) | سرعت برش (rpm) | قدرت اختلاط (کیلو وات) | قدرت برش (کیلو وات) | مصرف هوای فشرده (m3/min) | فشار هوای فشرده (Mpa) |
وزن مرده (کیلوگرم) |
| 5 | 5 | 3.5 | 0.8-1.8 | 7-10 | 60-600 | 1000-2900 | 1.5 | 0.75 | 0.4 | 0.4-0.6 | 180 |
| 10 | 10 | 7 | 2-3.5 | 7-10 | 60-600 | 1000-2900 | 2.2 | 0.75 | 0.4 | 0.4-0.6 | 250 |
| 20 | 20 | 14 | 4-8 | 7-10 | 150-500 | 1000-2900 | 4.0 | 1.5 | 0.4 | 0.4-0.6 | 380 |
| 50 | 50 | 35 | 10-18 | 7-10 | 20-200 | 1000-2900 | 5.5 | 2.2 | 0.4 | 0.4-0.6 | 500 |
| 100 | 100 | 70 | 20-35 | 7-10 | 20-200 | 1000-2900 | 11 | 4.0 | 0.6 | 0.4-0.6 | 600 |
| 150 | 150 | 105 | 40-60 | 7-10 | 20-200 | 1000-2900 | 15 | 4.0 | 0.6 | 0.4-0.6 | 800 |
| 250 | 250 | 175 | 60-100 | 7-10 | 40-180 | 1000-2900 | 18.5 | 5.5 | 0.6 | 0.4-0.6 | 1300 |
| 300 | 300 | 210 | 70-120 | 7-10 | 40-180 | 1000-2900 | 18.5 | 5.5 | 0.6 | 0.4-0.6 | 1800 |
| 400 | 400 | 280 | 80-150 | 7-10 | 40-180 | 1000-2900 | 30 | 7.5 | 0.6 | 0.4-0.6 | 2200 |
| 600 | 600 | 420 | 120-220 | 7-10 | 50-120 | 1000-2900 | 37 | 11 | 0.6 | 0.4-0.6 | 2600 |
| 800 | 800 | 560 | 180-300 | 7-10 | 50-120 | 1000-2900 | 45 | 11 | 0.6 | 0.4-0.6 | 3000 |
| 1000 | 1000 | 700 | 250-400 | 7-10 | 50-120 | 1000-2900 | 55 | 11 | 0.6 | 0.4-0.6 | 3600 |
امکانات
1. XIANDAO معتقد است که دستگاه ساختار سیلندر افقی را اتخاذ می کند و هیچ گوشه مرده ای وجود ندارد، هیچ لکه فلزی، هیچ رسوب خاکستر وجود ندارد و ساختار آن معقول است.
2. شفت مهر و موم پر از هوا برای رانندگی.هنگام شستن می توان آن را به آب تبدیل کرد.
3. گرانول سیال، گرانول در اطراف شکل توپ است.جریان پذیری آن خوب است.
4. در مقایسه با فرآیند سنتی، 25٪ از چسب را می توان کاهش داد و زمان خشک شدن کوتاه است.
5. خشک کردن و مخلوط کردن 2 دقیقه و دانه بندی 1-4 دقیقه طول می کشد.در مقایسه با فرآیند سنتی، 4-5 برابر کارایی بهبود یافته است.
6. اختلاط خشک، اختلاط مرطوب و دانه بندی در همان ظرف مهر و موم شده به پایان می رسد.مطابق با الزامات GMP است.کل عملیات دارای اقدامات ایمن و حفاظتی دقیق است.نوع ژاکت ممکن است در صورت درخواست پذیرفته شود.
7. محصولات یکنواخت نهایی را تایید کنید.
8. فرآیند دانه بندی در یک سیستم کاسه بسته، بدون گرد و غبار و مطابق با الزامات GMP تکمیل می شود.
9. سیستم کنترل HMI و PLC، سرعت موتور توسط VFD کنترل می شود و تمام پارامترهای فرآیند را می توان ثبت کرد.
10. هوا و آب فشرده را می توان به طور متناوب به دستگاه متصل کرد تا از شستشوی سریع و کارآمد اطمینان حاصل شود.
11. محور محرک با مهر و موم پر کننده هوا، که می تواند در هنگام شستشو به آب تبدیل شود.با استفاده از دانه بندی سیال، ذره به طور مشابه کروی است، بافت آن یکنواخت است، و سیالیت آن خوب است، زیرا می تواند ایده آل ترین مواد گرانول را برای روش پرس قرص فراهم کند.
12. هنگامی که تفاوت بسیار زیادی بین عامل اصلی یا پایه و عامل کمکی وجود دارد، هنوز هم می تواند به اختلاط یکنواخت برسد و هیچ پدیده لایه برداری وجود ندارد.
کاربرد
◆ از این تجهیزات برای ساخت گرانول های مرطوب در روش تولید دوز جامد استفاده می شود که در آن چسب باید به داخل تزریق شود. همچنین به طور گسترده در صنایع دارویی، مواد غذایی و شیمیایی استفاده می شود.
◆ ما بیش از 10 مشخصات و 150 ماشین مختلف را برای رفع نیازهای مختلف تولید کرده ایم.این تجربیات عملی برای مشتریان بسیار مفید خواهد بود.
◆ راندمان فرآیند بالا را می توان از طریق خشک کردن بسیار سریع و رسیدگی ملایم محصول به دست آورد.مناسب برای دسته های 10 و 800 لیتری در هر دسته.اندازه های دسته ای دیگر در صورت درخواست موجود است.
کار کردناصل:
◆ گرانولاتور اختلاط مرطوب با سرعت بالا سری GHL (گرانول اختلاط مرطوب برشی بالا) مجهز به یک ظرف دربسته با ابزارهای اختلاط از بالا یا پایین است که مدتهاست توسط صنعت داروسازی استفاده می شود.اثر مکانیکی ابزارهای اختلاط - صرف نظر از اینکه به صورت دسته ای یا عملیات مداوم - باعث ایجاد گرانول متراکم تری نسبت به فرآیند بستر سیال می شود.
◆ در ابتدا مایع دانه بندی داخل محصول ریخته می شد.امروزه، توزیع دوز بهبود یافته با استفاده از نازل اسپری به منظور بدست آوردن گرانول یکنواخت تر ترجیح داده می شود.
◆ گرانول ها با ساختار فشرده و چگالی ظاهری بالا متمایز می شوند.آنها ویژگی های جریان خوبی دارند و می توانند به طور بهینه فشرده شوند.
◆ مواد پودری و چسب ها به طور کامل در مواد نرم مرطوب با پد اختلاط زیرین ظرف استوانه ای مخلوط می شوند، سپس مواد توسط پدال کوبنده با سرعت بالا در داخل گرانولاتور مخلوط کن به صورت دانه های مرطوب یکنواخت بریده می شوند.
ظرفیت کاری |
ابزار |
پورت تخلیه |
نمودار جریان:
گزینه ها
افطرح نمای: اندازه های کلی:
| مدل | آ | ب | ج × د | E | اف |
| 10 | 270 | 750 | 1000×650 | 745 | 1350 |
| 50 | 320 | 950 | 1250×800 | 970 | 1650 |
| 150 | 420 | 1000 | 1350×800 | 1050 | 1750 |
| 200 | 520 | 1100 | 1650×850 | 1450 | 2050 |
| 250 | 550 | 1100 | 1650×850 | 1450 | 2050 |
| 300 | 550 | 1150 | 1700×900 | 1500 | 2200 |
| 400 | 670 | 1150 | 1860×1050 | 1650 | 2350 |
| 600 | 750 | 1250 | 2000×1050 | 1800 | 2400 |
