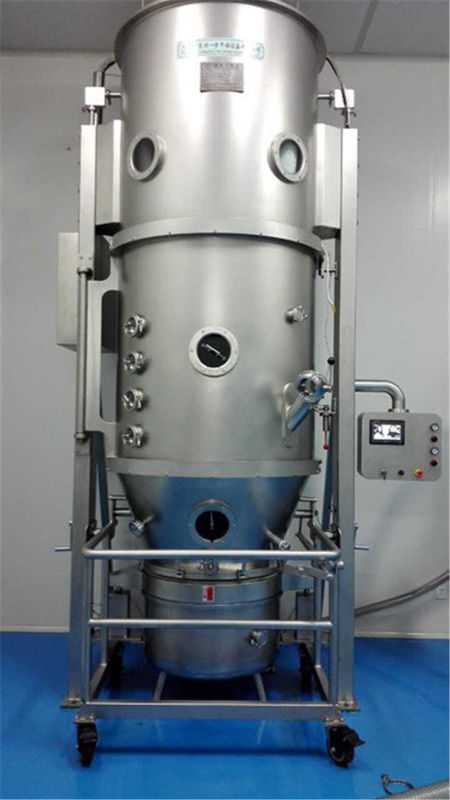

ظرفیت بزرگ اسپری خشک کن گرانولاتور SUS316 PGL-B
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | XIANDAO |
| گواهی: | CE / UL / SGS / EAC / CR – TU |
| شماره مدل: | PGL-B |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | هفته های 8 ~ 18 |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 20 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| نام: | دستگاه گرانولاتور پاششی PGL-B | مواد: | SUS316 / SUS304 / CARBON STEEL، ETC |
|---|---|---|---|
| منبع گرمایش: | بخار / برق / گاز طبیعی / دیزل / و غیره؛ | موتور: | ABB / SIEMENS / SEW |
| ظرفیت: | سفارشی | کنترل: | HMI و دکمه |
| وزن مخصوص مایع: | 30 1.30 کیلوگرم در لیتر | سند: | FAT / IQ / OQ / PQ |
| برجسته کردن: | گرانولاتور خشک کن اسپری SUS316,گرانولاتور اسپری خشک کن PGL-B,دستگاه گرانول غذا مواد غذایی SUS316 |
||
توضیحات محصول
دستگاه گرانولاتور پاششی PGL-B
پارامترهای فنی:
| مورد | واحد | مدل | |||||||
| PLG-3 | PLG-5 | PLG-10 | PLG-20 | PLG-30 | PLG-80 | PLG-120 | |||
| عصاره مایع | حداقل | کیلوگرم در ساعت | 2 | 4 | 5 | 10 | 20 | 60 | 100 |
| حداکثر | کیلوگرم در ساعت | 4 | 6 | 15 | 30 | 40 | 100 | 140 | |
| ظرفیت سیالات | حداقل | کیلوگرم / دسته ای | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| حداکثر | کیلوگرم / دسته ای | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| وزن مخصوص مایع | کیلوگرم در لیتر | 1.30 ≤ | |||||||
| حجم ظرف مواد | ل | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| قطر ظرف | میلی متر | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 | |
| قدرت فن مکش | کیلووات | 3 | 5.5 | 7.5 | 11 | 15 | 18.5 | 30 | |
| قدرت فن کمکی | کیلووات | 0.35 | 0.75 | 0.75 | 1.2 | 2.2 | 2.2 | 4 | |
| بخار | مصرف | کیلوگرم در ساعت | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| فشار | Mpa | 0.40 ~ 0.60 | |||||||
| قدرت گرمایش برقی | کیلووات | 9 | 15 | 21 | 25.5 | 51.5 | 60 | 75 | |
| هوای فشرده | مصرف | متر مکعب در دقیقه | 0.5 | 0.8 | 0.8 | 0.9 | 1.1 | 1.3 | 1.8 |
| فشار | Mpa | 0.40 ~ 0.60 | |||||||
| دمای کار | درجه سانتیگراد | به طور خودکار از دمای داخلی تا 160 درجه سانتیگراد تنظیم می شود | |||||||
| محتوای آب محصول | ٪ | .20.2 | |||||||
| میزان جمع آوری محصول | ٪ | ≥99 | |||||||
| سطح صدای دستگاه | DB | <77 | |||||||
| ابعاد دستگاه اصلی | Φ | میلی متر | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 |
| H1 | میلی متر | 940 | 1050 | 1070 | 1220 | 1570 | 1590 | 1690 | |
| H2 | میلی متر | 1900 | 2360 | 2680 | 3150 | 3630 | 4120 | 5050 | |
| H3 | میلی متر | 2050 | 2590 | 3020 | 3600 | 4180 | 4770 | 5800 | |
| ب | میلی متر | 740 | 890 | 1110 | 1420 | 1620 | |||
| مواد: | SUS316 / SUS304 / فولاد کربن ، و غیره | منبع گرمایش: | بخار / برق / گاز طبیعی و غیره |
| سند: | FAT / IQ / OQ / PQ | ظرفیت: | سفارشی |
| کنترل: | HMI و دکمه | موتور: | ABB / SIEMENS / SEW |
ویژگی های دستگاه خشک کردن و دانه بندی اسپری:
1. اسپری ، خشک کردن / دانه بندی مایعات را در بدن ادغام کنید و در یک مرحله دانه بندی را انجام دهید.
2. با استفاده از فرآیند سمپاشی ، به ویژه برای مواد اولیه ریز کمکی و مواد اولیه حساس به حرارت مناسب است.قدرت آن 1-2 برابر دستگاه گرانول جوشانده FL است.
3. رطوبت نهایی محصولات می تواند به 0.1٪ برسد.این دستگاه مجهز به دستگاه بازگشت پودر است.میزان تشکیل گرانول بیش از 95٪ است.0.2-2 میلی متر گرانول
4. دستگاه بخار ساز غلتکی داخلی غلتکی بهبود یافته در طراحی می تواند عصاره مایع را با 1.3 گرم در سانتی متر مکعب تصفیه کند.
5. در صورت وقوع انفجار برای اپراتور بسیار ایمن است ، زیرا دستگاه انفجار استفاده می شود.
6. بدون گوشه مرده.بنابراین بارگیری و تخلیه سریع ، سبک و تمیز است ، مطابق با الزامات GMP است.
7. گرانول دستگاه گرانول سیال شیمیایی بسیار محلول است و برای تولید گرانول شیمیایی فوری بهتر است.

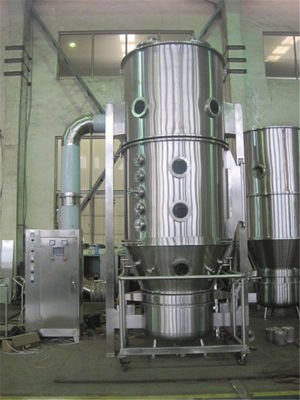

جزییات محصول
(دستگاه گرانول) (دستگاه گرانول) (تجهیزات گرانول ، تجهیزات گرانول ، گرانول اسپری بستر مایع ، تجمع اسپری)
اصل
گرانول پودر در ظرف (بستر مایع) در حالت سیال شدن ظاهر می شود.از قبل گرم شده و با هوای تمیز و گرم مخلوط می شود.در همان زمان محلول چسب به داخل ظرف پاشیده می شود.باعث می شود ذرات دانه بندی شوند که حاوی چسب هستند.در اثر خشک شدن مداوم از طریق هوای گرم ، رطوبت در دانه بندی تبخیر می شود.روند به طور مداوم انجام می شود.در آخر گرانول های ایده آل ، یکنواخت و متخلخل ایجاد می کند.
تجمع اسپری ، ذرات پودر بسیار ریز را در بستر سیال شده ، جایی که با محلول اتصال دهنده یا سوسپانسی پاشیده می شوند ، حرکت می دهد.پل های مایع ایجاد می شوند که از ذرات جمع شده اند.پاشش تا رسیدن به اندازه دلخواه دانه ها ادامه می یابد.
پس از تبخیر رطوبت باقیمانده در مویرگها و سطح ، فضاهای توخالی در گرانول ایجاد می شود در حالی که ساختار جدید در سراسر توسط اتصال دهنده سخت شده جامد می شود.کمبود انرژی جنبشی در بستر سیال باعث ایجاد ساختارهای بسیار متخلخل با مویرگهای داخلی فراوان می شود.دامنه اندازه معمول سنگدانه ها از 100 میکرومتر تا 3 میلی متر است ، در حالی که ماده اولیه می تواند ریز ریز باشد.
سیستم های الکترونیکی و ایمنی آنها باید با الزامات مندرج در 21 CFR قسمت 11 و GMP ضمیمه 11 مطابقت داشته باشد.
داده ها باید در فواصل زمانی مناسب جمع آوری شده و در سیستم با فرمت ثابت قابل چاپ یا خواندن ذخیره شوند.
برنامه های کاربردی
صنعت داروسازی: قرص ، گرانول کپسول ، گرانول داروی چینی با قند حاوی یا کم.
مواد غذایی: کاکائو ، قهوه ، پودر شیر ، آب گرانول ، طعم دهنده و غیره.
صنایع دیگر: سموم دفع آفات ، خوراک ، کود شیمیایی ، رنگدانه ، مواد رنگی و غیره.
شماتیک نصب
