تجهیزات خشک کن اسپری افقی اندازه ذرات یکنواخت

توضیحات محصول

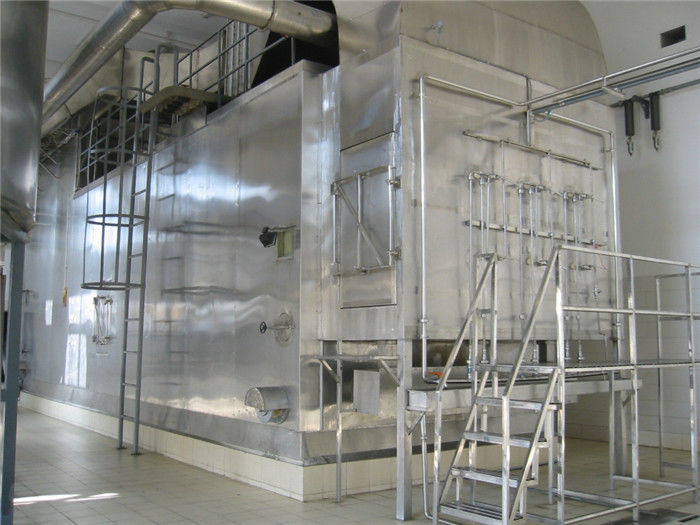

اسپری خشک کن افقی سری HSD

معرفی مختصر

HSD Series حافقی Sنماز خواندن دچاوداربا خشک کن اسپری عمودی متفاوت است.بدنه برج مستطیل شکل بر روی زمین قرار دارد ، اسلحه از طرف بدنه برج تغذیه می کند ، از طرف دیگر تخلیه می شود.مواد را می توان با پمپ فشار بالا پاشید و سپس با هوای گرم که در همان طرف است کاملا تماس گرفت.در مدت زمان بسیار کوتاه خشک شده است.محصول نهایی به دلیل جاذبه بر روی صفحه پایین برج می افتد و مواد روی صفحه از طریق تراش دهنده وارد می شوند تا به درگاه دریافت کننده وارد شوند.
پس از خشک شدن ، محصول نهایی دارای سیالیت خوب ، مانده کمی ، بارگذاری دستی ، پایداری خوب ، اندازه ذرات یکنواخت و عملکرد بالا است.

به طور گسترده ای در پروتئین زرده تخم مرغ ، سلول های خونی ، پلاسما ، مواد غذایی ، شیمیایی و سایر صنایع استفاده می شود.

جزییات محصول

امکانات

• اندازه ذرات متوسط ​​بیشتر ، عملکرد بالاتر ، ضایعات کمتر و اتلاف کمتر ؛
• بدون آرنج ، پدیده گرفتگی لوله را از بین ببرید.
• این سیستم دارای مقاومت کمتری است ، فن فشار پایین می تواند با مصرف انرژی کمتری اتخاذ شود.
• فضا جمع و جور است.می توانید برای کاهش سطح اشغال شده ، در بالای برج دمنده هوا ، فن اگزوز و بخاری قرار دهید.ارتفاع تجهیزات بیش از نیمی از نوع عمودی کاهش می یابد.

اصول کار

بعد از اینکه هوا توسط فیلتر فیلتر شد و توسط بخاری گرم شد ، به توزیع کننده هوای گرم داخل می رود

محفظه خشک کردناز طریق توزیع کننده هوای گرم ، هوای گرم به طور مساوی وارد محفظه خشک شدن می شود.در

در همان زمان ، پمپ تغذیه مواد مایع را به تفنگ پاشش فشار (نازل) ارسال می کند.مواد مایع

به قطرات ریز پاشیده خواهد شد.سطح تماس مواد مایع و هوای گرم را بسیار زیاد می کند

بزرگتر ، رطوبت به سرعت تبخیر می شود.در مدت زمان بسیار کمی ، مواد مایع به صورت پودر خشک می شوند.پودر

خشک کن پایین می افتد.بیشتر محصولات از طریق تراش و تراش دریافت می شوند.

پودر ظرافت کمتری با گاز دم به جمع کننده گرد و غبار از نوع کیسه ای می رود که در پایان خشک شدن است

محفظه - اتاق.گرد و غبار و پودر توسط نوار نقاله پیچ جمع می شود.گاز دم توسط فن خسته می شود.

ویژگی های این دستگاه عبارتند از:

1. سرعت خشک شدن بسیار سریع است
سطح ماده پس از پاشش فشار بسیار افزایش می یابد و رطوبت 95 90 90٪ می تواند بلافاصله در هوای دمای بالا تبخیر شود.فقط ده ثانیه تا ده ها ثانیه طول می کشد تا زمان خشک شدن کامل شود.
2. فضا کوچکتر است
در مقایسه با خشک کن اسپری عمودی ، مدل از روش خوراک ورودی افقی استفاده می کند ، ارتفاع تجهیزات بسیار کاهش می یابد و دستگاه حذف گرد و غبار توسط بدن تقسیم شده طراحی نشده است.ساختار جمع و جور و چیدمان آن منطقی است.بنابراین ، منطقه بسیار کاهش می یابد ، سرمایه گذاری ساختمان کارخانه و تحمل بار تجهیزات نیز بر این اساس کاهش می یابد.
3. محصول با کیفیت بالا
ساختار تجهیزات ساده تر است.زمان خشک شدن محصول کوتاه است و پودر درشت و ریز محصول جمع می شود.این می تواند انواع شاخص های کیفیت مانند توزیع اندازه ، شکل محصول ، کیفیت محصول ، رنگ ، عطر ، طعم ، فعالیت بیولوژیکی و محتوای مرطوب محصول را برآورده کند.
4. کار و تمیز کردن آسان.
مدل در عمل ساده تر ، در اتوماسیون بالاتر و در نرخ خرابی کمتر است.نظافت داخلی تجهیزات راحت و بدون زاویه مرده است.در مقایسه با خشک کن عمودی ، دستگاه هیچ خطری از کار هوایی از تولید ، نصب ، تمیز کردن و نگهداری ندارد.

گیاه پیکربندیs و شرح ساختار

انواع ساعتخورنده
به دلیل منابع مختلف حرارتی که توسط کاربران استفاده می شود ، معمولاً انرژی الکتریکی ، بخار ، گاز دودکش گاز طبیعی ، زغال سنگ ، روغن و غیره وجود دارد.کنترل فرم کوره گرمایش متفاوت است.با توجه به نیاز محصولات و شرایط مکان های مختلف می توان آن را انتخاب کرد.برای جزئیات بیشتر و دستورالعمل های عملیاتی از این نوع ، لطفاً به دفترچه راهنما مراجعه کنید.

انواع بخاری های معمولی:

1)بخاری برقی
2)مبدل حرارتی بخار
3)مبدل حرارتی انتقال حرارت
4) احتراق مستقیم یا غیرمستقیم گاز طبیعی (یا سایر گازها).
5)احتراق مستقیم / غیر مستقیم زغال سنگ
6)روغن احتراق مستقیم / غیر مستقیم
7)گاز دودکش

در حال حاضر ، این دستگاه انتقال حرارت بخار ، گرمایش الکتریکی و گرمایش مستقیم گاز طبیعی را تصویب می کند.

2. فیلتر هوا
با توجه به نیازهای مختلف ، ورودی هوا در سیستم معمولاً به فیلتر هوا مجهز است.در اینجا گزینه های اختیاری وجود دارد:
1)فیلتر هوای خشن
2)فیلتر هوا با اثر متوسط
3)فیلتر هوا کم کارا
4)فیلتر با کارایی بالا
5)فیلتر دمای بالا و راندمان بالا

3. توزیع کننده هوای گرم
هوای گرم به صورت افقی وارد محفظه خشک شدن می شود ، هوای گرم و قطرات تبادل گرما و جرم را ایجاد می کنند.از یک طرف ، تماس گاز و مایع را تقویت کرده و فرایند خشک شدن را تقویت کنید.از طرف دیگر ، از چسبیدن دیواره مواد نیمه مرطوب به دیوار جلوگیری کنید.

4انواع fپمپ eed
در زیر انواع پمپ های خوراک خشک کن اسپری فشار وجود دارد:
1)پمپ پیچ
2)پمپ دنده ای
3)پمپ همگن
4)پمپ دیافراگم (دستگاه تثبیت کننده پشتیبانی)
5)پمپ شلنگ فشار قوی
6)انتقال پنوماتیک

تفنگ اسپری فشار/ نازل

مزایای اصلی:
1) ساختار ساده و کم هزینه
2) تعمیر و نگهداری آسان و مونتاژ راحت
3) در مقایسه با جریان هوا و نوع گریز از مرکز ، قدرت اتمیزاسیون نسبتاً کم است.

معایب اصلی تفنگ اسپری فشار/ نازل هستند:
1) پمپ فشار قوی نیاز به همسان سازی دارد.
2) از آنجا که سوراخ پاشش کوچک است ، برای جلوگیری از انسداد باید به طور موثر فیلتر شود.
3) ورق اسپری به راحتی پوشیده می شود ، برای مواد سایشی بزرگتر ، ورق اسپری باید از مواد مقاوم در برابر سایش ساخته شود.
4) مواد با ویسکوزیته بالا به راحتی اتمی نمی شوند.

6. محفظه خشک کردن
محفظه خشک کردن از پوسته ، قاب ، بدنه بشکه داخلی و لایه عایق تشکیل شده است.یک قاب بین بدنه بشکه خارجی و بشکه داخلی وجود دارد که با پنبه عایق حرارتی 100 میلی متر پر شده است.طراحی یک اندازه محفظه خشک کردن مناسب می تواند ظرفیت خشک کردن را برآورده کند در حالی که ویسکوزیته برج را تا حد ممکن کاهش می دهد.ورودی و خروجی هوای گرم اتاق خشک کن به ترتیب به یک مقاومت حرارتی اندازه گیری دما مجهز شده اند و نشانگر دما بر روی کابینت عملکرد الکتریکی نصب شده است.برای مشاهده وضعیت اسپری ، اتاق خشک کن مجهز به یک لامپ روشنایی و یک پنجره مشاهده است.برای خشک کردن ، اتاق خشک کن دارای یک در تمیز کننده است.

7. جدا کننده جامدات هوا
با توجه به الزامات مشخصات محصول و نیازهای زیست محیطی مواد مختلف ، خشک کن مجهز به جدا کننده های جامد هوا است.
1)جدا کننده سیکلون
2)جدا کننده پراکنده
3)فیلتر کیسه / فیلتر خانه / گرد و غبار
4)اسکرابر مرطوب / یا جمع کننده گرد و غبار مرطوب
5)اتاق حل و فصل
6)رسوب دهنده الکترواستاتیک

توجه داشته باشید:

اسکرابر مرطوب / جمع کننده گرد و غبار به اسکرابر مرطوب ونتوری و جمع کننده گرد و غبار مرطوب تقسیم می شود.جمع کننده گرد و غبار از نوع کیسه دارای چندین انتخاب است ، مانند نوع کیسه معمولی ، کیسه پارچه ای لایه لایه ، کیسه پارچه ای مقاوم در برابر درجه حرارت بالا ، کیسه پارچه ای ضد استاتیک و غیره
در حال حاضر ، دستگاه جداسازی مشترک فیلتر کیسه ای است.

8. اتلاف کننده حرارت اتلاف
از گاز دم ، گرمای ضایعات بازیافت شده و دوباره مورد استفاده قرار می گیرد.گاز دم (دمای 80-120) از طریق دو مبادله حرارتی غیر مستقیم دستگاه تا 40-70 درجه سانتیگراد گرم می شود ، که می تواند مصرف انرژی خشک کن را تا حد زیادی کاهش دهد و هزینه عملکرد را حدود 10-20٪ کاهش دهد

9. فن گریز از مرکز و تنظیم کننده هوا
فن گریز از مرکز با توجه به ظرفیت دستگاه انتخاب می شود.حجم هوا فن را می توان با توجه به فشار برج و دمای ورودی و خروجی تنظیم کرد.فرم تنظیم می تواند دستی و اتوماتیک باشد و محرک الکتریکی به طور خودکار با افزایش دستگاه الکتریکی تکمیل می شود.

10. کنترل کابینت برقی
در اینجا انواع کنترل اسپری خشک کن آورده شده است.شما می توانید آن را به عنوان مورد نیاز محصول و دقت کنترل را انتخاب کنید.
1)کنترل متعارف
2)کنترل PLC (کنترل صفحه لمسی)
3)کنترل DCS (کنترل کامپیوتر)

عملکرد کل دستگاه توسط یک کابینت کنترل الکترونیکی کنترل می شود.

نقاط اصلی کنترل عبارتند از:
1)دمنده
2)دمنده هوا
3)بخاری برقی یا مشعل
4)پمپ خوراک و غیره

نمودار جریان اسپری خشک کن افقی سری HSD

پارامترهای اصلی تنظیم کننده هستند
1)دمای ورودی هوا
2)دمای خروجی هوا
3)فشار داخل
قفل کردن را می توان با توجه به پیکربندی و الزامات ، مانند انسداد مشعل و فن تنظیم کرد.

توجه: مقدار تبخیر آب به خصوصیات ماده ، محتوای جامد و دمای ورودی و خروجی هوای گرم مربوط می شود.
