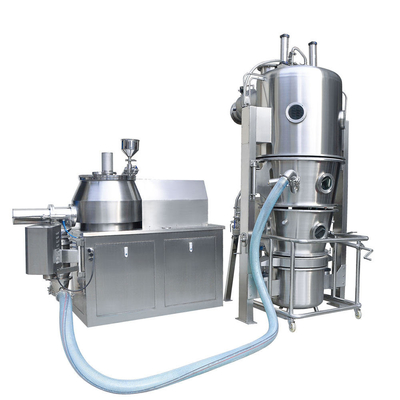

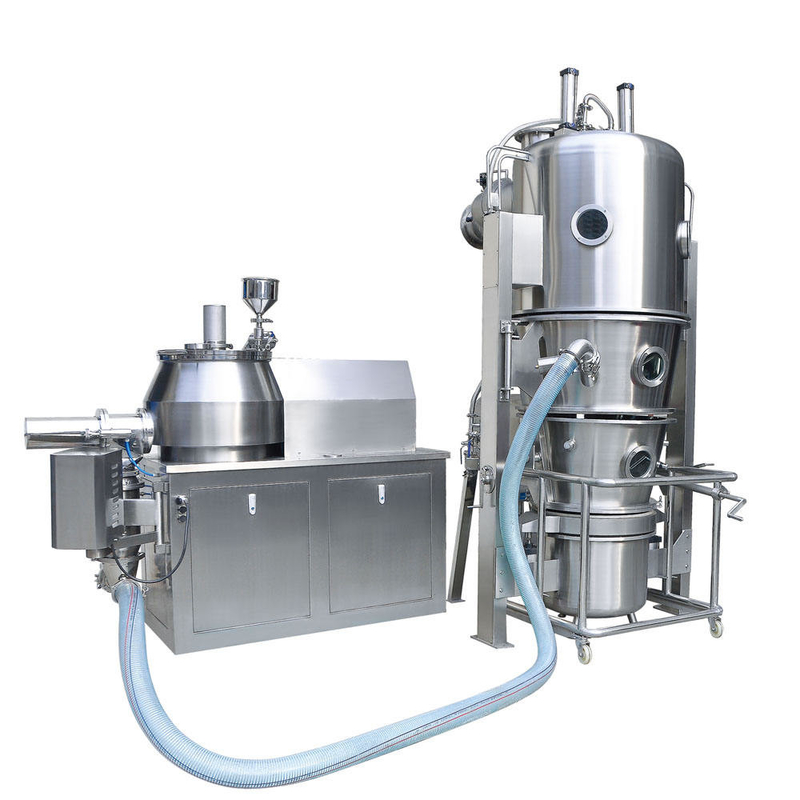

دستگاه دانه بندی خشک پودر خشک SUS316 SUS304 با ظرفیت بالا
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | XIANDAO |
| گواهی: | CE / UL / SGS / EAC / CR – TU |
| شماره مدل: | PGL-B |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | جعبه ی چوبی |
| زمان تحویل: | 8 تا 18 هفته |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 20 ست در ماه |
|
اطلاعات تکمیلی |
|||
| نام: | دستگاه گرانول پاش PGL-B | مواد: | SUS316/SUS304/فولاد کربنی و غیره |
|---|---|---|---|
| منبع گرمایش: | بخار / برق / گاز طبیعی / گازوئیل / غیره. | موتور: | ABB/ SIEMENS / SEW |
| ظرفیت: | سفارشی | کنترل: | HMI و دکمه |
| وزن مخصوص مایع: | ≤1.30 کیلوگرم در لیتر | سند: | FAT/IQ/OQ/PQ |
| برجسته: | گرانول پودر خشک با ظرفیت بزرگ,گرانول پودر خشک SUS316,دستگاه دانه بندی خشک SUS304 |
||
توضیحات محصول
دستگاه گرانول پاش PGL-B
پارامترهای فنی:
| مورد | واحد | مدل | |||||||
| PLG-3 | PLG-5 | PLG-10 | PLG-20 | PLG-30 | PLG-80 | PLG-120 | |||
| عصاره مایع | حداقل | کیلوگرم در ساعت | 2 | 4 | 5 | 10 | 20 | 60 | 100 |
| حداکثر | کیلوگرم در ساعت | 4 | 6 | 15 | 30 | 40 | 100 | 140 | |
| ظرفیت سیال شدن | حداقل | کیلوگرم / دسته | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| حداکثر | کیلوگرم / دسته | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| وزن مخصوص مایع | کیلوگرم/لیتر | ≤1.30 | |||||||
| حجم ظرف مواد | L | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| قطر ظرف | میلی متر | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 | |
| قدرت فن مکش | کیلووات | 3 | 5.5 | 7.5 | 11 | 15 | 18.5 | 30 | |
| قدرت فن کمکی | کیلووات | 0.35 | 0.75 | 0.75 | 1.2 | 2.2 | 2.2 | 4 | |
| بخار | مصرف | کیلوگرم در ساعت | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| فشار | Mpa | 0.40 ~ 0.60 | |||||||
| قدرت گرمایش الکتریکی | کیلووات | 9 | 15 | 21 | 25.5 | 51.5 | 60 | 75 | |
| هوای فشرده | مصرف | m3/min | 0.5 | 0.8 | 0.8 | 0.9 | 1.1 | 1.3 | 1.8 |
| فشار | Mpa | 0.40 ~ 0.60 | |||||||
| دمای عملیاتی | درجه سانتی گراد | به طور خودکار از دمای داخلی تا 160 درجه سانتیگراد تنظیم می شود | |||||||
| محتوای آب محصول | % | ≥0.2٪ | |||||||
| نرخ جمع آوری محصول | % | ≥99% | |||||||
| سطح نویز دستگاه | DB | <77 | |||||||
| ابعاد دستگاه اصلی | Φ | میلی متر | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 |
| H1 | میلی متر | 940 | 1050 | 1070 | 1220 | 1570 | 1590 | 1690 | |
| H2 | میلی متر | 1900 | 2360 | 2680 | 3150 | 3630 | 4120 | 5050 | |
| H3 | میلی متر | 2050 | 2590 | 3020 | 3600 | 4180 | 4770 | 5800 | |
| ب | میلی متر | 740 | 890 | 1110 | 1420 | 1620 | |||
| مواد: | SUS316/SUS304/فولاد کربنی و غیره | منبع گرمایش: | بخار / برق / گاز طبیعی و غیره |
| سند: | FAT/IQ/OQ/PQ | ظرفیت: | سفارشی |
| کنترل: | HMI و دکمه | موتور: | ABB/ SIEMENS / SEW |
ویژگی های دستگاه اسپری خشک کن و دانه بندی:
1. اسپری کردن، خشک کردن / دانه بندی مایع را در بدن یکپارچه کنید و دانه بندی را در یک مرحله انجام دهید.
2. با استفاده از فرآیند پاشش، به ویژه برای مواد خام کمکی میکرو و مواد خام حساس به حرارت مناسب است.قدرت آن 1-2 برابر دستگاه دانه بندی جوش FL است.
3. رطوبت نهایی محصولات می تواند به 0.1٪ برسد.مجهز به دستگاه برگشت پودر می باشد.میزان تشکیل گرانول بیش از 95 درصد است.0.2-2 میلی متر گرانول
4. اتومایزر چند جریانی داخلی غلتکی بهبود یافته در طراحی می تواند عصاره مایع را با 1.3 گرم بر سانتی متر مکعب گرانش درمان کند.
5. در صورت وقوع انفجار برای اپراتور بسیار ایمن است، زیرا دستگاه انفجار اتخاذ شده است.
6. بدون گوشه مرده.بنابراین بارگیری و تخلیه سریع، سبک و تمیز است و الزامات GMP را برآورده می کند.
7. گرانول از دستگاه گرانول سیال شیمیایی شیمیایی بسیار محلول است و برای تولید گرانول شیمیایی فوری بهتر است.
مشخصات محصول
(دستگاه دانه بندی) (دستگاه دانه بندی) (تجهیزات دانه بندی، تجهیزات دانه بندی، دانه بندی اسپری بستر سیال، تجمع اسپری)
اصل
گرانول پودر در ظرف (بستر مایع) در حالت سیال شدن ظاهر می شود.از قبل گرم شده و با هوای تمیز و گرم مخلوط می شود.در همان زمان محلول چسب به داخل ظرف اسپری می شود.این باعث می شود ذرات دانه بندی شوند که حاوی چسب هستند.با خشک شدن بی وقفه از طریق هوای گرم، رطوبت موجود در دانه بندی تبخیر می شود.فرآیند به طور مداوم انجام می شود.در نهایت گرانول های ایده آل، یکنواخت و متخلخل را تشکیل می دهد.
تجمع اسپری، ذرات پودری بسیار ریز را در بستر سیال حرکت می دهد، جایی که آنها با محلول بایندر یا سوسپانسیون اسپری می شوند.پل های مایع ایجاد می شوند که از ذرات آگلومرا تشکیل می دهند.سمپاشی تا رسیدن به اندازه مطلوب آگلومراها ادامه می یابد.
پس از تبخیر رطوبت باقیمانده در مویرگ ها و روی سطح، فضاهای توخالی در گرانول ایجاد می شود در حالی که ساختار جدید در سراسر آن توسط چسب سخت شده جامد می شود.فقدان انرژی جنبشی در بستر سیال منجر به ساختارهای بسیار متخلخل با مویرگ های داخلی فراوان می شود.محدوده اندازه معمول آگلومرا از 100 میکرومتر تا 3 میلی متر است، در حالی که ماده اولیه می تواند میکرو ریز باشد.
سیستم های الکترونیکی و ایمنی آنها باید با الزامات مندرج در 21 CFR قسمت 11 و GMP ضمیمه 11 مطابقت داشته باشند.
داده‌ها باید در فواصل زمانی مناسب جمع‌آوری شده و در یک قالب ثابت که قابل چاپ/خواندن باشد، در سیستم ذخیره شود.
برنامه های کاربردی
صنعت داروسازی: قرص، گرانول کپسولی، گرانول طب چینی با قند یا قند کم.
مواد غذایی: کاکائو، قهوه، پودر شیر، آب گرانول، طعم دهنده و غیره.
سایر صنایع: آفت کش ها، خوراک، کود شیمیایی، رنگدانه، مواد رنگزا و غیره.
شماتیک نصب
