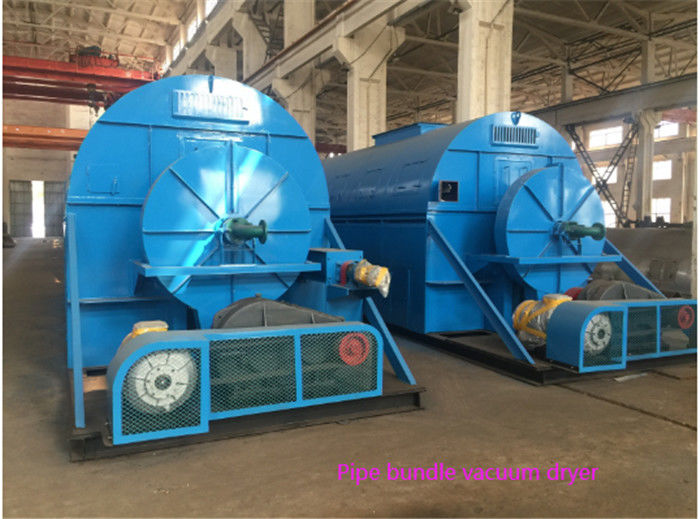

خشک کن بسته ای لوله ای GZG 1800kg / H 200m2

توضیحات محصول

خشک کن بسته نرم افزاری لوله

خشک کن بسته نرم افزاری لوله خشک کن ضد جریان است که بر اساس ویژگی های خاص پردازش نشاسته بهینه شده است.این به ویژه در کاربردهای خشک کردن مواد سست و دارای رطوبت بالا در صنایع نشاسته ذرت و صنایع غذایی و دانه موثر است.

پارامترهای فنی:

جزییات محصول:

توضیحات کلی:

• خشک کن بسته لوله ای بر اساس حالت هدایت برای خشک شدن است.محصولی که باید گرم و خشک شود فقط با لوله های بخار شونده تماس می گیرد و نه مستقیماً با بخار تماس می گیرد.بسته های لوله بر اساس اصل جریان متقابل کار می کنند (یعنی بخار در جهت مخالف t0 جهت جریان مواد جریان می یابد).خشک کن های بسته ای لوله ای با در نظر گرفتن خصوصیات جریان محصول مرطوب و خشک ، تمایل تشکیل پوسته توده و حساسیت حرارتی مواد در شرایط خشک طراحی شده اند.
• در خشک کن بسته لوله ای ، لوله ها به صورت محیطی در حاشیه داخلی پوسته چرخان قرار گرفته اند.این مجموعه پوسته و لوله بر روی لاستیک ها / غلتک ها پشتیبانی می شود و از طریق چرخ دنده مناسب هدایت می شود.مواد خوراکی مرطوب از طریق نازل ورودی مواد نصب شده در یک انتهای پوسته خشک کن تغذیه می شود.این خوراک مرطوب از طریق Screw Feeder تغذیه می شود.مواد خوراکی با کمک تیغه های بالابر که روی پوسته چرخان نصب شده اند ، روی لوله ها دوش می گیرند.بخار از طریق مفصل چرخشی که در انتهای تخلیه مواد پوسته نصب شده است ، وارد لوله ها می شود.مواد از درگاه های تخلیه مواد روی پوسته خشک و تخلیه می شوند.بخارها پس از جداسازی ریزها در جداکننده سیکلون ، با کمک دمنده مکش از انتهای خوراک خارج می شوند.ترتیب آب بندی مناسب برای جلوگیری از نشت هوا و از بین رفتن محصول فراهم شده است.
• بسته لوله در داخل محفظه جدا شده ساکن چرخانده می شود.بخار هر چند از یک انتهای Tube Bundle برای خشک شدن عبور داده می شود و میعانات از انتهای دیگر خارج می شود.مواد خوراکی مرطوب که باید خشک شوند از یک طرفه از نازل Feed به محفظه خشک کن ثابت وارد می شوند.با کمک تیغه های بالابر موجود در محیط بسته نرم افزاری لوله ، مواد بر روی لوله ها بلند و دوش می گیرند.مواد با انتقال حرارت رسوب خشک می شوند و از انتهای دیگر تخلیه می شوند.

ویژگی های Gزخشک کن بسته نرم افزاری لوله سری G :

خشک کن بسته ای لوله ای GZG Series (لوله خشک کن بسته ای) دستگاه خشک کن غیرمستقیم با نوع تماس است که هم می تواند جریان موازی باشد و هم خشک شدن ضد جریان.فوق العاده اقتصادی و کاربردی است.در بین انواع دستگاه های خشک کن ، کمترین میزان مصرف برق و مصرف گرما است.با تبخیر یک کیلوگرم آب فقط 1.5 تا 2 کیلوگرم بخار مصرف می شود ، فقط 50٪ از مصرف خشک کن سیال است.خشک کردن یک تن پودر چمن تخمیر شده 15 کیلووات در ساعت مصرف می کند ، تنها 25٪ در مقایسه با بستر مایع است.هم مصرف برق و هم بخار به سطح پیشرفته محصولات مشابه رسیده است.مواد با محتوای آب بالا را می توان خشک کرد ، انعطاف پذیری خشک کردن گسترده است.زمان خشک شدن را می توان با توجه به خاصیت مواد و نیاز رطوبت تنظیم کرد.این می تواند عملکرد مداوم اتوماسیون بالا یا کار متناوب برای فرآیند فنی خاص باشد.این دستگاه لوازم جانبی کمتری دارد ، روند فنی فشرده ای دارد و مساحت کمی را اشغال می کند ، علاوه بر این ، نصب آن آسان است.

شرح ساختار تجهیزات و مواد

• نقطه تغذیه و تخلیه را می توان با تقاضای مشتری یا پردازش تعیین کرد.
• سیستم فرسودگی از طرح مکش هوا استفاده می کند ، هوای خروجی تحت فشار منفی وارد جدا کننده سیکلون هوای تخلیه (خرید جدا شده) می شود و خروجی خروجی هوا می تواند اطمینان حاصل کند که گرد و غبار تخلیه نمی شود.
• از حرارت نگهداری خارج و = پنبه سنگی 50 میلی متری استفاده می شود.
• سیلندر کم لوله بسته بندی شده از صفحه فولاد ضد زنگ & 4 میلی متر استفاده می کند ، سیلندر فوقانی از صفحه فولاد ضد زنگ 3 میلی متر استفاده می کند.صفحه گیج کننده از فولاد ضد زنگ و = 3 میلی متر استفاده می کند.لوله گرم کننده از GB9948 / 20 # لوله ترکش نفت استفاده می کند.بقیه از فولاد کربن استفاده می کنند.
• اتصال بین لوله و صفحه از لوله انبساط برای اطمینان از مقاومت اتصال و طولانی شدن طول عمر استفاده کنید.

توضیحات عمومی در ایمنی

در صورت سو mal عملکرد یا خرابی تجهیزات ، اقدامات حمایتی لازم برای اطمینان از ماندن تجهیزات و محصولات در وضعیت ایمن انجام می شود.برای اطمینان از ایمنی پرسنل ، محصولات و تجهیزات امکانات زیر را فراهم کنید:

الف) تشخیص عیب و اطلاع رسانی هشدار مناسب

- فرستنده فشار برای کارکرد گاز: تجهیزات نمی توانند شروع به کار کنند یا وقتی فشار گاز خیلی کم است ، دستگاه بخور نمی تواند اسپری کند.(اختیاری)

- فرستنده فشار در ظرف: هنگامی که فشار مثبت در ظرف بیش از مقدار تعیین شده باشد ، دریچه های ورودی و خروجی به طور خودکار بسته می شوند تا از ایمنی کارخانه و اتاق اطمینان حاصل شود.(اختیاری)

- فرستنده های فشار برای هر کیسه هوا از تجهیزات (در صورت لزوم محدود به دستگاه آب بندی کیسه هوا): وقتی فشار هوا از هر مهر و موم کیسه هوا در تجهیزات بسیار کم است یا نشتی رخ می دهد ، تجهیزات قادر به راه اندازی یا زنگ زدن یا توقف نیستند.(اختیاری)

- فرستنده جریان و ولتاژ: هنگامی که جریان و ولتاژ در هنگام کار تجهیزات بسیار زیاد یا خیلی کم باشد ، به اپراتور اطلاع داده می شود تا دستگاه را برای تشخیص یا خاموش شدن خودکار متوقف کند.(اختیاری)

ب) علامت هشدار میزبان / مجموعه اصلی

- هشدارها برای تمام سطوح تنظیم شده گرم / اصلی.

- علائم هشدار دهنده در زیر نشان داده شده است:

- تمام قطعات چرخان باید به درستی آب بندی شوند.

ج) دکمه توقف اضطراری باید در منطقه ای قابل دسترسی برای اپراتور قرار داشته باشد

- دکمه توقف اضطراری در صفحه عملکرد رابط انسان و ماشین تنظیم شده است که کار با آن آسان است.

د) سر و صدا 1 متر دورتر از دستگاه زیر 75 دسی بل است.

- پس از جدا شدن منبع نویز ، نویز دستگاه می تواند کمتر از 75db باشد.

ه) در هر محل جداسازی تجهیزات ، یک دستگاه زمینی مناسب تنظیم کنید تا الکتریسیته ساکن تولید شده هنگام کار تجهیزات بهتر از بین برود.

و) قطع و بازیابی برق

- در صورت قطع برق ، به منظور محافظت از اپراتور ، تجهیزات خود و محصول ، تجهیزات در حالت توقف قرار دارند.

- ضروری است که برای راه اندازی مجدد برق به مداخله انسان نیاز باشد و در صورت تأمین مجدد برق ، تجهیزات نمی توانند مطابق با GMP به طور خودکار کار کنند.

برنامه های کاربردی:

1. دستگاه خشک کردن برای خشک کردن مواد سست مناسب است ، به عنوان مثال: پودر ، ذرات و شکل خلال بدون ذرات بزرگ.

2. کاربرد در صنایع شیمیایی ، صنایع غذایی ، صنایع غذایی و سایر صنایع ، به عنوان مثال: کارخانه نشاسته ، کارخانه خوراک ، کارخانه پردازش گوشت ، کارخانه شراب ، کارخانه آبجو و غیره.

ویژگی های مواد

نمودار جریان:

1. ورودی مواد

2. دستگاه رانندگی

3. اتصال بخار

4. پوسته خارجی

5. دهانه اگزوز

6. پایه

7. عنصر داخلی بولینگ لوله

8. خروجی مواد

9. کانکتور خروجی بخار
