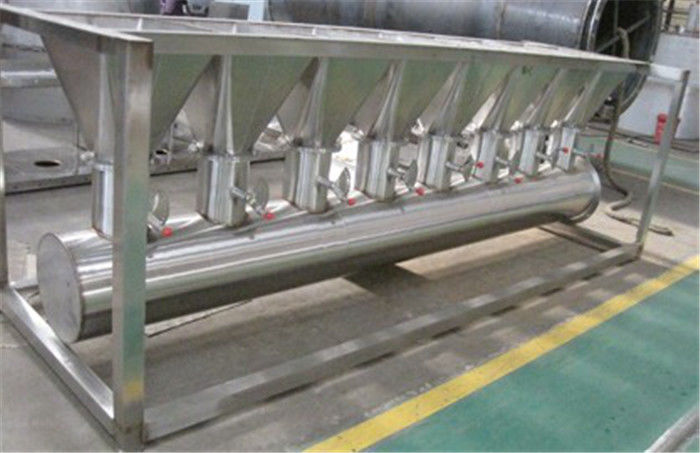

خشک کن تخت سیالات افقی HMI Button Control SUS304 XF
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | XIANDAO |
| گواهی: | CE / UL / SGS / EAC / CR – TU |
| شماره مدل: | XF |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | Negotiation |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | هفته های 8 ~ 18 |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 20 مجموعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | خشک کن تخت مایع XF | مواد: | SUS316 / SUS304 / CARBON STEEL، ETC |
|---|---|---|---|
| منبع گرمایش: | بخار / برق / گاز طبیعی / و غیره | ظرفیت: | سفارشی |
| کنترل: | HMI و دکمه | سند: | FAT / IQ / OQ / PQ |
| برجسته: | خشک کن تخت مایع افقی XF,خشک کن تخت روان مایع SUS304,تجهیزات XF FBD |
||
توضیحات محصول
XF Horizontal (خشک کن تخت مایع افقی) (FBD))
تولید - محصول توصیفtion:
خشک کن بستر سیال افقی ، همچنین به عنوان خشک کن بستر سیال شناخته می شود ، که عمدتا برای خشک کردن پودر از بین برنده یا مواد گرانول استفاده می شود.و به طور گسترده ای در صنعت به عنوان خشک کن کار می شود.این دستگاه از نظر ساختار ساده است ، به راحتی کار می کند و دارای بازده حرارتی بالایی است. به طور گسترده ای در صنایع شیمیایی ، معدن ، دارو ، مواد غذایی ، فرآوری غلات ، خوراک ، صنعت و فاضلاب شهری و صنعت استفاده می شود.
امروزه ، پس از بیش از 20 سال استفاده و بهبود ، به یک دستگاه خشک کن محبوب در زمینه های دارویی ، شیمیایی ، مواد غذایی ، صنایع فرآوری غلات و غیره تبدیل شده است.این شامل فیلتر هوا ، بستر سیال ، جدا کننده سیکلون ، گرد و غبار ، فن سانتریفوژ با سرعت بالا ، کابینت کنترل و غیره است.
به دلیل تفاوت خاصیت ماده اولیه ، لازم است که با توجه به نیازهای لازم ، به سیستم گردگیری از غبار مجهز شود.ممکن است هم جدا کننده سیکلون و هم فیلتر کیسه پارچه ای را انتخاب کند یا فقط یکی از آنها را انتخاب کند.به طور کلی ، اگر تراکم عمده مواد اولیه زیاد باشد ، ممکن است سیکلون را انتخاب کند ، اگر ماده اولیه در تراکم فله سبک باشد ، می تواند فیلتر کیسه را برای جمع آوری آن انتخاب کند.سیستم انتقال پنوماتیک در صورت درخواست در دسترس است.دو نوع عملکرد برای این دستگاه وجود دارد --- از نوع مداوم و متناوب.
جزئیات محصول: خشک کن مایع تخت سیالات XF سری افقی (FBD)
| مواد: | SUS316 / SUS304 / فولاد کربن ، و غیره | منبع گرمایش: | بخار / برق / گاز طبیعی و غیره |
| سند: | FAT / IQ / OQ / PQ | ظرفیت: | سفارشی |
| کنترل: | HMI و دکمه | موتور: | ABB SEW |
دبلیواصل کار کردن:
با استفاده از اصل سیال سازی ، ذرات جامد در فرآیند خشک کردن در یک محیط خشک کردن گاز داغ معلق می شوند.مواد جامد دانه ای توسط فیدر به خشک کن بستر سیال خورده می شود.این دمنده هوای گرم و فیلتر شده فیلتر شده را که در بستر سیال شده در پایین صفحه توزیع شده گرم می کند و به مایعات تبدیل می کند و به تبادل جرم و گاز تبدیل می کند تا مواد جامد را گرم کند.و محیط گرمایی کاملاً با ذرات جامد خشک شده تماس می گیرد.از آنجا که مواد به شدت تحریک می شوند ، مقاومت فیلم گاز بسیار کاهش می یابد ، بنابراین ، شدت خشک شدن بسیار زیاد است.پس از گرم شدن توسط فیلتر هوا و بخاری ، هوا توسط هر شاخه به کف یک محفظه کوچک منتقل می شود و از طریق صفحه سوراخ شده وارد محفظه خشک کننده می شود و صفحه مش سوراخ دار را خشک می کنید تا مواد به صورت سیال خشک شوند.مواد خشک شده از خروجی تخلیه تخلیه می شود.گاز خروجی از بالای بستر سیال شده تخلیه می شود و قدرت جامد توسط جدا کننده سیکلون یا داستر کیسه پارچه ای جمع می شود.
در همین حال از طریق جدا کننده سیکلون و فیلتر کیسه ، هوای خروجی از قسمت بالای محفظه خشک کن خارج شده و توسط فن تخلیه می شود.
تولید اتوماتیک قابل تحقق است.نوعی تجهیزات خشک کن مداوم است.در سرعت خشک شدن سریع ، در دمای خشک کردن کم است ، می تواند کیفیت محصولات را تضمین کند و مطابق با الزامات GMP است.
ویژگی های عملکرد:
یک ساختار ساده و نگهداری راحت.
B ، عملکرد آسان و دویدن پایدار
C ، تماس یکنواخت گاز و جامد ، سرعت نسبی بالا و سرعت انتقال حرارت ، بازده حرارتی بالا.
د، بدون چرخش قطعات ، قطعات لرزاننده ، هزینه نگهداری کم.
F ، دمای کم خشک شدن به مواد حساس به حرارت و ذرات آسیب نمی رساند.
مواد سازگار:
بستر سیال چند محفظه افقی برای ذرات متوسط از اندازه گرانول ، پودر ، فله و مواد حساس به گرما از 50 تا 5000 میکرون مناسب است.می تواند به طور گسترده ای در صنایع شیمیایی ، معدن ، دارو ، فرآوری مواد غذایی ، غذا ، خوراک ، صنایع و صنعت تصفیه فاضلاب شهری استفاده شود.
کاربرد:
فرآیند خشک کردن داروها ، مواد اولیه شیمیایی ، مواد غذایی ، فرآوری غلات ، خوراک و غیره.به عنوان مثال ، داروی خام ، قرص ، داروی چینی ، مواد غذایی با سلامت ، نوشیدنی ، جوانه ذرت ، خوراک ، رزین ، اسید سیتریک و سایر پودرها.قطر مناسب ماده اولیه به طور معمول 0.1-0.6 میلی متر است.کاربردترین قطر ماده اولیه 0.5-3 میلی متر خواهد بود.
شماتیک نصب:
نوع A: مجهز به جدا کننده سیکلون نوع B: کیسه داخلی نوع C: مجهز به جدا کننده سیکلون + فیلتر کیسه
1. درگاه تغذیه 2. ماشین اصلی 1. درگاه تغذیه 2. کیسه داخلی 1. درگاه تغذیه 2. دستگاه اصلی
3. بخاری هوا 4. فن انفجار 3. دستگاه اصلی 4. بخاری هوا 3. بخاری هوا 4. فن بلست
5. جدا کننده سیکلون 6. فن مکش 5. فن انفجار 6. فن مکش 5. جدا کننده سیکلون و فیلتر کیسه
7. پورت تخلیه مواد 7. پورت تخلیه 6. فن مکش 7. پورت تخلیه
دستورالعمل نصب و راه اندازی:
1. تجهیزات باید در سطح قرار بگیرند ، توسط پیچ و مهره فونداسیون ثابت شوند و قطعات باید از آب بندی خوبی برخوردار باشند.
2. فن را می توان در خارج از اتاق تنظیم کرد یا آن را در اتاق جدا کرد
3. طرح را می توان بر اساس شرایط سایت تنظیم کرد.
پارامترهای فنی
|
مدل مشخصات |
XF0.25-1 (XF10) |
XF0.25-2 (XF20) |
XF0.25-3 (XF30) |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
|
منطقه لایه بستر (متر2) |
0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
|
ظرفیت خشک کردن (کیلوگرم h2O / ساعت) |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 90-63 | 84-120 | 105-150 | 56-80 | 84 |
|
دمای هوای ورودی (ایج) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
دمای مواد (ایج) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
ابعاد کلی (بدنه خشک کن) L × W × H (متر) |
1 × 0.6 3.35 پوند |
2 × 0.6 3.35 پوند |
4 × 0.6 3.35 پوند |
6 × 0.6 3.35 پوند |
0.70 70 2 3.4 پوند |
4 × 0.7 3.4 پوند |
6 × 0.7 3.4 پوند |
8 × 0.7 3.4 پوند |
10 × 0.7 3.4 پوند |
4 × 1 3.58 پوند |
6 × 1 3.58 پوند |
| منطقه اشغالی (متر2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
|
مدل مورد |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
|
منطقه لایه بستر (متر مربع) |
3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
|
ظرفیت خشک کردن (کیلوگرم ساعت2O / h) |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| قدرت فن (کیلووات) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
|
دمای هوای ورودی (ایج) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
دمای مواد (ایج) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
ابعاد کلی (بدنه خشک کن) L × W × H (متر) |
8 × 1 3.58 پوند |
10 × 1 3.58 پوند |
12 × 1 4.1 پوند |
4 × 1.2 4.1 پوند |
6 × 1.2 4.1 پوند |
8 × 1.2 4.1 پوند |
10 × 1.2 4.1 پوند |
12 × 1.2 4.1 پوند |
14 × 1.2 4.1 پوند |
16 × 1.2 4.1 پوند |
18 × 1.2 4.1 پوند |
| منطقه اشغالی (متر2) | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
یادداشت:
1. دمای داخلی: 300 پوند ایج
2. اگر سطح تخت بزرگتر از 4 متر است2، سپس خشک کن به طور عمده در زمینه پزشکی استفاده می شود.اگر منطقه تختخواب بین 5 متر باشد2 20 میلیون پوند2، سپس خشک کن عمدتا در زمینه شیمیایی استفاده می شود.
3. ظرفیت خشک کردن بر اساس رطوبت اولیه کریستال آلو 20٪ و رطوبت نهایی آن 5٪ و دمای ورودی هوا 130 measured اندازه گیری می شود. ظرفیت خشک کردن سایر مواد اولیه بر اساس خشک کردن عملی است وضعیت.هنگام انتخاب مدل ها ، توجه داشته باشید که: مدل A باید با جدا کننده سیکلون و مدل B با جمع کننده گرد و غبار کیسه ای و مدل C با جدا کننده سیکلون و جمع کننده گرد و غبار کیسه مطابقت داشته باشد.
4. حالت تغذیه:
1) تغذیه با ستاره ؛
2) تغذیه ستاره با انتقال پنوماتیک ؛
3) نوار نقاله تسمه ؛
4) سفارشی
5. تولید خودکار قابل تحقق است.
6. طراحی سفارشی طبق نیاز کاربر.
7. قدرت فن به عملکردهای ماده بستگی دارد.
