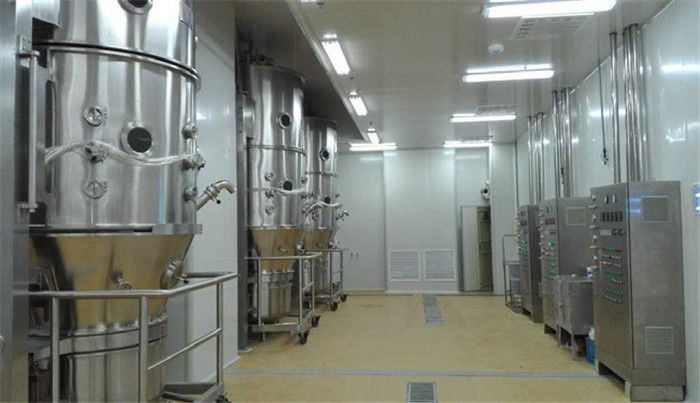

دستگاه خشک کن تخت مایع FG

FG (خشک کن تخت مایع) (خشک کن FBD) / دستگاه خشک کن تخت مایعات دارویی عمودی ( خشک کردن بستر مایع دستگاه )

توضیحات کلی

خشک کردن بستر مایع را می توان در کل صنعت پردازش پودر استفاده کرد.در صنعت داروسازی ، این روش ابتکاری جایگزین زمان خشک شدن سینی وقت گیر شده است: فرآیند خشک کردن با خشک شدن بستر سیال ، تقریباً بیست برابر زمان خشک شدن در اجاق خشک را کاهش می دهد.علاوه بر این ، خشک شدن بستر سیال شرایط خشک شدن کنترل شده و یکنواختی را در مقایسه با خشک شدن ناهموار سینی ها فراهم می کند.

جزییات محصول:

پارامترهای فنی

یادداشت:

دما: قابل تنظیم از محیط تا 120 ؛

میزان جمع آوری:> 99٪

زمان کار: 15 ~ 30 دقیقه (بستگی به مواد دارد)

محتوای محصول نهایی: ~ 0.2

سر و صدا: d75dB

اصل:

هوای تازه توسط دو یا سه فیلتر فیلتر شده و سپس برای گرم شدن وارد سیستم گرمایش می شود.پس از گرم شدن ، هوای گرم وارد محفظه خشک شدن می شود و مواد را در کاسه FBD منفجر می کند و مواد را در شرایط سیال قرار می دهد.در این دوره ، مواد خشک می شوند.هنگامی که مشتریان از دستگاه استفاده می کنند ، می توانند روش و پارامترها را با توجه به نیاز فرآیند تنظیم کنند و سپس دستگاه را راه اندازی کنند.

خشک کن بستر مایعات FG-B و خشک کن بستر سیال مقاومت در برابر ضربه FBG 2 به طور گسترده ای برای خشک شدن پودر و ذرات در صنایع دارویی ، غذایی ، خوراکی ، شیمیایی مورد استفاده قرار می گیرند.بستر سیال بستری از ذرات جامد است که با جریانی هوا از ذرات به سمت بالا عبور می کند و سرعت آن به قدری زیاد است که آنها را به حرکت در می آورد.با عبور هوا از بستر ذرات ، ذرات مانند آب جوشیده رفتار می کنند.حرکت فعال پتانسیل بهبود اختلاط را ایجاد می کند و باعث ایجاد خاصیت همدما می شود.در بستر سیال حباب دار ، هیچ گرادیان دمایی درون جرم ذرات سیال وجود ندارد.از آنجا که دما و حجم هوا می تواند به طور دقیق تنظیم شود ، این فرآیند به انتقال سریع گرما منجر می شود و آن را بسیار کارآمد و در عین حال ملایم با محصول می کند.

ساختار گیاه:

1. ورودی AHU

ورودی AHU از فیلتر اصلی (G4) ، فیلتر پست (F8) ، فیلتر با بازده بالا (H13) و بخاری با کنترل دقیق دما تشکیل شده است.جریان ، سرعت و فشار ورودی هوا متغیر و قابل کنترل است.برای بخاری ، می تواند رادیاتور بخار ، بخاری برقی ، کوره گاز و غیره باشد.

2. ساختار اصلی بدن

ساختار اصلی بدنه شامل کاسه زیرین ، کاسه محصول متحرک با واگن برقی ، محفظه سیال ، محفظه انبساط / محفظه فیلتر است.کاسه پایین ، ظرف محصول و محفظه سیال ، واشر سیلیکونی بادی هستند که با سنسور بازرسی هوای فشرده مهر و موم شده اند تا از آب بندی قابل اطمینان اطمینان حاصل کنند.

3. فیلتر محصول

فیلتر کیسه دو ساختار در دو قطعه (در صورت درخواست ، فیلتر فولاد ضد زنگ موجود است) یک واشر سیلیکونی بادی است که بین سطوح داخلی محفظه انبساط با سنسور بازرسی هوای فشرده مهر و موم شده است تا از مهر و موم قابل اطمینان اطمینان یابد.یک سنسور گرد و غبار بر روی لوله های اگزوز نصب شده و از سیستم کنترل بهم پیوسته است تا ایمنی محصول را در مرحله پردازش تأمین کند.

4. اگزوز AHU

فیلتر جمع آوری گرد و غبار اگزوز دوستانه محیط زیست طراحی شده است.

ویژگی :

ساختار بستر سیال گرد است تا از گوشه مرده جلوگیری کند.در داخل قیف یک دستگاه همزن وجود دارد تا از تجمع مواد اولیه و تشکیل کانال جریان جلوگیری کند.گرانول از طریق روش برگرداندن تخلیه می شود.بسیار راحت و پر است.سیستم تخلیه شده می تواند به صورت درخواست طراحی شود.

در شرایط فشار منفی و آب بندی کار می کند.هوا فیلتر می شود.بنابراین در عمل ساده و برای تمیز کردن راحت است.این یک وسیله ایده آل است که با الزامات GMP مطابقت دارد.

برای انواع فرآیند ، دانه بندی اسپری ، تجمع اسپری یا پوشش اسپری ، باید توجه داشت که نه تنها رطوبت باید تبخیر شود تا زمانی که به مقدار باقیمانده تعریف شده برسد ، بلکه خشک شدن نیز در طول کل فرآیند پاشش صورت می گیرد.دمای بیش از حد هوای ورودی می تواند منجر به پل های مایع ناکافی ، ساختارهای گرانول ناپایدار یا فیلم های ناهمگن شود.

بستر سیال برای دستیابی به انتقال سریع گرما از محیط.

برنامه های کاربردی:

این دستگاه عمدتا برای خشک کردن پودر یا گرانول های صنایع دارویی ، غذایی ، شیمیایی و برخی صنایع دیگر استفاده می شود.

موارد اختیاری:

1. انفجار پودر 2 بار و 10 بار

طرح ضد انفجار پودر 2bar و 10bar برای اطمینان از اپراتور ، تجهیزات و ایمنی محیط با دستگاه اتصال قابل اعتماد قابل انتخاب است.

2. شارژ محصول توسط دستگاه بالابر

شارژ محصول توسط دستگاه انتقال خلا 3. ساختار دیواره ای دستگاه در صورت درخواست

نمودار جریان فرآیند

بستر مایع خشک استer برای داروسازی
