سازگاری خوب سیستم بازیابی حرارت 316L

توضیحات محصول

سری RH سیستم بازیافت گرما

جزئیات محصول: تجهیزات اسپری خشک کن ساختار جمع و جور واحد تهویه بازیافت حرارت / سیستم بازیافت گرما

معرفی محصول:

Waste Heat Recuperator نوعی مبدل حرارتی است که در آن گازهای زائد گرم حاصل از کوره به طور مداوم در امتداد سیستم دودکش ها هدایت می شوند و در آنجا گرما را به هوای ورودی یا سوخت گازی منتقل می کنند.

خشک کردن خط تولید XIANDAO با مبدل حرارتی کارآمد بازیافت حرارت ضایعات: شرایط کاملاً تمیز ، سود م atثر در دود خط خشک کن 200 ºC ، با 165 ºC هوای تازه به داخل کوره برای کاهش مصرف برق بخاری برقی کوره ؛

ویژگی های این گرم کننده هوا از نوع صفحه شش ضلعی:
در مقایسه با پیش گرم کن سنتی ، این پیش گرم کن صفحه دارای تراکم بالای سطح گرمایش ، مقاومت در برابر خوردگی خوب ، عمر طولانی ، ساختار فشرده ، مساحت کوچکتر را پوشش می دهد ، افت فشار کوچک است ، ضریب نشت کم.
سیستم Counter-flow دارای راندمان بالا ، کانالهای عمودی گاز و تمیز کردن آسان است.

فنی شاخص های عملکرد /مولفه های:

ویژگی های اصلی لوله حرارتی:

1. شروع سریع ، انتقال سریع گرما
2. مقاومت در برابر حرارت کوچک ، یکنواختی درجه حرارت خوب
3. رسانایی گرمایی بالا.14 مگاوات در میلی لیتر
4. قابلیت انتقال حرارت بزرگ
5. دامنه وسیع دما
6. فشار کار کم
7. سازگاری خوب
8. عمر طولانی
9. برنامه ایمن و قابل اعتماد
10. عنصر انتقال گرما ، مهم نیست در حالت تحریک حرارتی یا حالت استاتیک ، هیچ ماده مضر برای مواد رادیواکتیو بدن انسان ایجاد نمی کند.

مزیت - فایده - سود - منفعت:

دیگ بخار حرارت و دیگ بخار بازیابی گرما ، از جمله فرایند بخاری گاز ، سوپرهیتر بخار ، بخاری کمکی هوا و غیره. در خارج از سطح پره ، منطقه انتقال حرارت را افزایش می دهد ، تغییر راندمان حرارتی را بهبود می بخشد. روش های تست غیر مخرب مانند نفوذ پذیری ، برای اطمینان از کیفیت تجهیزات.

مشخصات فنی:

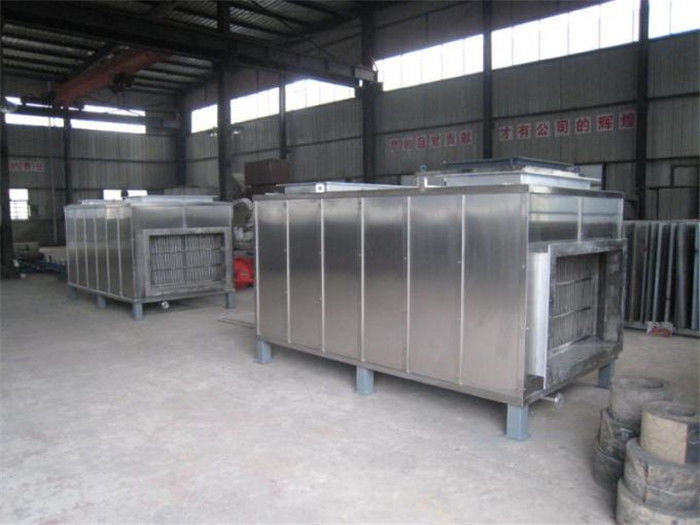

عکس و شماتیک مبدل حرارتی گاز و هوا دودکش:

معرفی فن آوری لوله های حرارتی

لوله حرارتی نوعی عنصر جدید انتقال گرما با هدایت حرارتی فوق العاده بالا است.از دهه 80 میلادی تاکنون گاز لوله های حرارتی - مبدل حرارتی گاز ، گاز لوله های حرارتی - مبدل حرارتی آب ، کوره های حرارتی بخار بخار ، حرارت مولد بخار لوله های حرارتی ، اجاق گاز هوای گرم لوله های گرمایی و سایر محصولات لوله های حرارتی تولید شده اند.لوله گرما به طور گسترده ای در صنعت مصالح ساختمانی ، صنعت متالورژی ، شیمی و پتروشیمی ، مهندسی برق ، صنعت نساجی ، صنعت شیشه ، مهندسی برق و الکترونیک و غیره استفاده می شود.

اصل کار لوله حرارتی

لوله حرارتی اجزای اصلی اواپراتور لوله حرارتی زباله است.انتقال گرما از طریق تغییر فاز ، گرمای نهان محیط کار در یک لوله خلا vac بسته.عملکرد انتقال حرارت مشابه خواص رسانایی ابررساناها است. دارای ظرفیت انتقال حرارت بالا و بازده انتقال حرارت خوب است.همانطور که در تصویر نشان داده می شود ، یک لوله حرارتی ثقلی معمولی است ، لوله مهر و موم شده تخلیه شده ، سپس با مقدار کمی محیط کار پر می شود.و انتهای پایینی لوله گرما گرم می شود ، مایع کار گرما را جذب می کند و بخار می شود ، تحت یک اختلاف فشار کوچک ، بخار به انتهای لوله گرما می رود و گرما را به خارج آزاد می کند ، سپس محیط کار به مایع متراکم می شود دوباره ، مایع در امتداد دیواره داخلی لوله گرما تحت عمل گرانش به قسمت گرم شده پایین تر برمی گردد.سپس دوباره گرما را جذب می کند.در حال تکرار ، به طور مداوم گرما را از یک انتها به سر دیگر منتقل کنید.

از آنجا که انتقال حرارت تغییر فاز دارد ، مقاومت در برابر حرارت لوله گرما بسیار کوچک است ، لوله حرارتی دارای ظرفیت انتقال حرارت بزرگتر با اختلاف دما کمتر است.و ساختار لوله حرارتی ساده است. دارای ویژگی های حرارتی یک طرفه است. به خصوص به دلیل مکانیسم منحصر به فرد لوله گرما ، تبادل حرارت بین مایع سرد و گرم در خارج از لوله انجام می شود و می تواند انتقال حرارت را به راحتی افزایش دهد.

مشخصات ساختاری مبدل حرارتی لوله های حرارتی:

1. نصب آسان. نصب تجهیزات بازیابی حرارت زباله ، بدون نیاز به اصلاح نعل اسبی بخار یا کوره صنعتی.بدون محدودیت زیست محیطی ، لوله حرارتی را می توان با توجه به شرایط محیطی طراحی کرد.

2. ایمن و قابل اعتماد. ایزوترمال لوله گرما خوب است ، انتقال گرما سریع ، راندمان بالا.تشدید در هنگام انتقال گرما رخ می دهد ، باعث ایجاد مقاومت در برابر خاک و تهویه نمی شود.تحت هیچ شرایطی بر کوره نعل اسبی بخار یا کوره کار عادی تأثیر نمی گذارد.

3. تنوع تراکم.لوله گرما می تواند به طور مستقل ناحیه انتقال حرارت بخش اواپراتور را تغییر دهد.این بدان معنی است که لوله گرما می تواند منطقه گرمایش گرما را جذب کرده و منطقه خنک کننده گرمای آزاد را افزایش دهد.یا لوله حرارتی می تواند ناحیه گرمایش گرما را جذب کرده و منطقه خنک کننده گرمای آزاد را کاهش دهد.

4. کاربرد گسترده.می تواند در صنایع غذایی ، کنترل ، مصالح ساختمانی ، فولاد ، الکترونیک ، مواد شیمیایی ، فرآوری چوب ، کاغذ ، داروسازی ، پوشاک ، نوشیدنی ها ، ماشین آلات و سایر صنایع استفاده شود.می تواند با انواع مختلف محیط کار سخت سازگار شود.

5. عمر طولانی.مقاوم در برابر خوردگی ، دمای بالا ، طول عمر 8-10 سال.

6. صرفه جویی در انرژی.صرفه جویی در انرژی 10--30، ، کاهش انتشار 10--20، ، زمان بازیابی سرمایه گذاری تجهیزات کوتاه است ، 3-10 ماه می تواند سرمایه گذاری کامل را بازیابی کند.

7. نگهداری آسان.آسان برای حذف گرد و غبار ، تعمیر و نگهداری راحت است.

اصل کار

هوای مرطوب از پایین تجهیزات وارد منطقه گرمایش می شود.

پس از ته لوله گرم ، گرما را جذب کرده و محیط کار در لوله گرم تبخیر می شود و گرمای تبخیر شده را از هوای مرطوب جذب می کند.پس از تبخیر ، بخار به بالای هوای گرم بالا می رود ، در همین حال ، می توان آن را از قبل متراکم کرد ، و گرمای احتمالی را به منطقه تابش هوای گرم آزاد کرد.و چگالش توسط نیروی جاذبه برمی گردد ، و دائماً گرما دریافت می کند ، و تحویل مجدد گرما از منطقه گرمایش به منطقه تابش گرما را تکرار می کند ، و تازه را برای بازیابی گرمای زباله گرم می کند.
