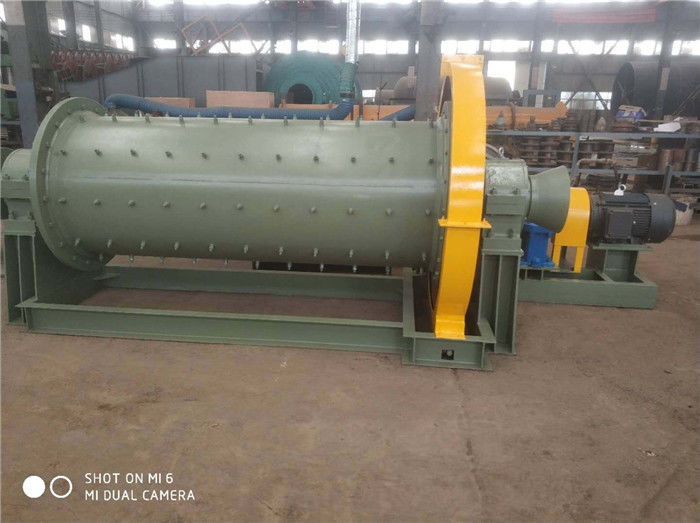

دستگاه دستگاه خردکن خردکن آسیاب میله ای 2000 کیلوگرمی از جنس استنلس استیل

توضیحات محصول

آسیاب میله ای

یک آسیاب میله ای از میله های فولادی استفاده می کند زیرا رسانه آسیاب در کارخانه های سنگ شکن ابزاری کارآمد برای تغذیه آسیاب های توپی با محصول ریزتر از آن است که در دستگاه سنگ شکن ساخته شود اما نسبت به آسیاب توپی ضخیم تر است.کاربرد اصلی برای آسیاب های میله ای ، که برای تولید خوراک آسیاب توپی در یک مدار آسیاب میله ای - توپ گلوله ای ساخته شده است.

جزییات محصول:

1. موارد استفاده

به طور گسترده ای در فرآوری مواد معدنی ، مواد شیمیایی ، مصالح ساختمانی و سایر بخشهای صنعتی ، به عنوان انواع سنگ معدن یا سایر مواد ساینده برای اهداف آسیاب استفاده می شود.

2. چگونه کار می کند

آسیاب از نوع لبه و مرکز تخلیه است.هنگامی که بدن دستگاه در حال چرخش است ، بدن سنگ زنی سخت توسط نیروی اصطکاک هدایت می شود تا به طور مداوم حرکت بیرون انداختن را انجام دهد.این ماده به دلیل ضربه و سنگ زنی بدنه ساینده متحرک کاملاً آسیاب شده است.مواد خرد شده از طریق درام مارپیچی تخلیه تخلیه می شوند.

3. ویژگی های ساختاری

آسیاب عمدتا از قسمت چرخشی ، بلبرینگ اصلی ، دستگاه تغذیه و دستگاه انتقال تشکیل شده است.این دستگاه آسیاب میله ای است ، تخلیه در انتهای چرخ دنده بزرگ دستگاه انتقال است.

3.1قسمت چرخان: از سیلندر ساخته شده از ورق فولادی توسط جوشکاری نورد و دو پوشش انتهایی متصل شده توسط پیچ و مهره تشکیل شده است.یک صفحه آستر در بدنه سیلندر چیده شده است تا از بدنه سیلندر و پوشش انتهایی محافظت کند.به منظور بررسی و تعویض قطعات موجود در بشکه آسیاب و نصب بدنه آسیاب در آسیاب ، آسیاب مجهز به درب آسیاب است.دو پوشش انتهایی توخالی از طریق فلنج با دو انتهای بشکه متصل می شوند.صفحه ورق فلنج و ژورنال پوشش انتهایی توخالی به دقت ماشینکاری بالایی نیاز دارند.وقتی پوشش انتهایی یک پوشش انتهایی کوچک است ، یک فلنج وجود دارد که چرخ دنده بزرگ را روی بدنه سیلندر متصل می کند.پردازش فلنج سیلندر نیز به دقت بالایی نیاز دارد و قسمت چرخان سیلندر بر روی دو یاتاقان اصلی پشتیبانی می شود.

3.2یاتاقان اصلی نه تنها قادر است وزن کل آسیاب ، بدنه و مواد آسیاب را تحمل کند ، بلکه تحت تأثیر مقاومت لحظه ای هنگام چرخش آسیاب نیز قرار دارد.به منظور کاهش گشتاور اصطکاک ، مصرف انرژی ، حجم کار خنک کننده و روغن کاری و راحتی نگهداری ، یاتاقان اصلی به یاتاقان غلتکی کروی شعاعی دو ردیف تغییر یافته است.

3.3دستگاه تغذیه: تغذیه طبل مارپیچ.

3.4دستگاه تخلیه: تخلیه درام مارپیچی.

3.5دستگاه انتقال نیرو: موتور و کاهنده ، پینیون پل انتقال را از طریق کوپلینگ هدایت می کنند و پینیون با چرخ دنده بزرگی که در قسمت چرخان ثابت شده درگیر می شود تا آسیاب را بچرخاند.ترتیب انتقال آسیاب به میل خود تغییر نمی کند.اگر بنا به دلایلی امکان تغییر آن وجود نداشته باشد ، باید تضمین شود که فشار پیچ دنده روی دنده بزرگ همیشه رو به بالا است.اگر جهت چرخش آسیاب تغییر کند ، قسمتهای جهت چرخش آسیاب نیز بر این اساس تغییر می کنند.

3.6 پارامترهای فنی آسیاب میله ای
