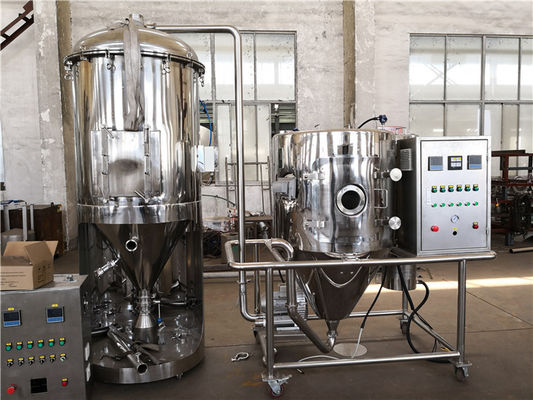

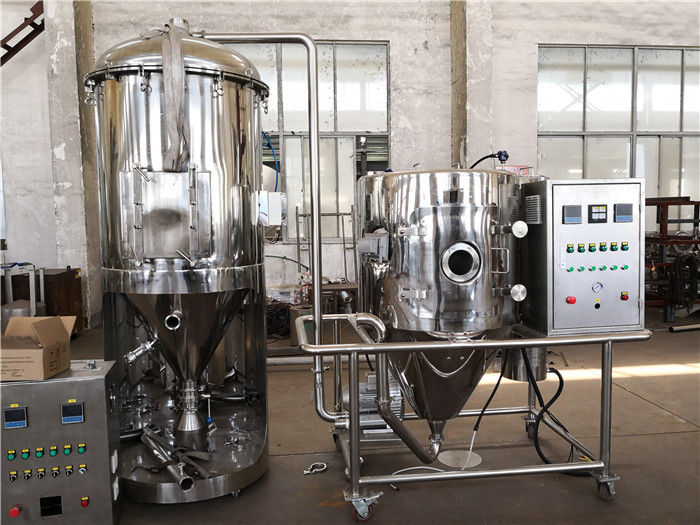

مواد ساختمانی 50000kg / H ماشین خشک کن اسپری روتاری LPG

توضیحات محصول

گاز مایع سری استاندارد روتاری / گریز از مرکز Sنماز خواندن دچاودار



توضیحات عمومی گیاه

خشک کردن با اسپری پرکاربردترین فناوری در تولیدات صنعتی است که از مایع برای خشک کردن و دانه بندی استفاده می کند و بیشترین مناسب برای تولید پودر جامد یا محصولات گرانول از مواد مایع مانند محلول ها ، امولسیون ها ، سوسپانسیون ها و خمیرهای قابل پمپ است.

سری اسپری خشک کن های دارویی دقیق PSD که توسط شرکت ما تولید شده از ظاهر خوب ، کیفیت بالا و هیچ گونه خرابی محصولات هدف پس از خشک شدن برخوردار هستند ، که به طور حتم مزایای اقتصادی کارخانه را تا حد زیادی بهبود می بخشد.

این سری از کارخانه می تواند به طور گسترده ای در صنایع شیمیایی ، پتروشیمی ، متالورژی ، سرامیک ، صنایع سبک ، مواد غذایی ، دارویی ، مواد ساختمانی و صنایع شیمیایی جنگلداری و صنایع شیمیایی و غیره استفاده شود.



مواد:	SUS316 / SUS304 / فولاد کربن ، و غیره	منبع گرمایش:	بخار / برق / گاز طبیعی / دیزل / و غیره
ظرفیت:	10-10000 کیلوگرم در ساعت	تبخیر آب:	5-5000 کیلوگرم در ساعت
دما:	120-600'C	الگوی خشک کردن:	خشک کردن مداوم
سند:	FAT / IQ / OQ / PQ	گواهینامه:	CE / UL / CU-TR
کنترل:	HMI و دکمه	حالت اتمیزه کردن:	اتومایزر دوار
برجسته:	دستگاه خشک کن مواد غذایی، تجهیزات خشک کن اسپری





اصل کار

اسپری خشک کن گریز از مرکز سرعت بالا سری LPG اتمیایزر دیسک گریز از مرکز با سرعت بالا را در بالای محفظه خشک کن تصفیه می کند تا خوراک را به قطرات ریز مانند غبار تبدیل کند و تبادل گرما و جرم را همزمان با هوای گرم وارد شده از برج انجام دهد یک توزیع ویژه در یک مسیر حرکت منطبق ، و در مدت زمان بسیار کوتاه آب را تبخیر کرده و یک محصول خشک پودری یکنواخت ایجاد کنید.



پروفایل پردازش

بعد از فیلتر شدن و گرم شدن هوا وارد توزیع کننده هوا در بالای خشک کن می شود.هوای گرم به شکل مارپیچ و یکنواخت وارد اتاق خشک کننده می شود.با عبور از سمپاش گریز از مرکز با سرعت بالا در بالای برج ، مایع مواد می چرخد ​​و به داخل دانه های مایع غبار بسیار ریز پاشیده می شود.از طریق زمان بسیار کوتاه تماس با هوای گرم ، مواد را می توان به محصولات نهایی خشک کرد.محصولات نهایی به طور مداوم از پایین برج خشک کن و سیکلون ها تخلیه می شوند.گاز هدر رفته از طریق فن اگزوز تخلیه خواهد شد.



مزایای این گیاه در جریان فن آوری ها



این محصول با فرایند خشک کردن سریع ، راندمان بالا ، یک محیط کارخانه خوب و سطح کنترل پیشرفته اتوماسیون و غیره ، به عنوان مثال

می تواند یک ضمانت قوی از فن آوری فرآیند برای بدست آوردن سطح با کیفیت بالا از محصول مورد نظر را فراهم کند ، و می تواند رنگ ، عطر و طعم محصول و قابلیت پخش ، سیالیت ، حلالیت ، یکنواختی و خلوص بالا را حفظ کند.



سرعت خشک شدن سریع است و سطح مایع ماده پس از اتم سازی بسیار افزایش می یابد.در جریان هوای گرم ، 95٪ -98٪ آب می تواند بلافاصله تبخیر شود و زمان خشک شدن فقط چند ثانیه است ، بنابراین این گیاه به ویژه برای خشک شدن مواد حساس به حرارت مناسب است.



فرآیند تولید ساده شده و عملکرد و کنترل آن راحت است.برای مایعات با رطوبت 40-60 ((تا 90 for برای مواد خاص) ، می توان آنها را به صورت پودر در یک زمان خشک کرد ، بدون خرد کردن و غربال پس از خشک شدن ، و روند تولید کاهش می یابد و خلوص محصول بهبود می یابد .



دبلیواندازه ذرات و توزیع محصولات نهایی ، باقی مانده آب ، تراکم جرم و شکل ذرات باید مطابق با استاندارد دقیق باشد ، خشک شدن با اسپری یکی از مطلوب ترین فن آوری ها است.



در عمل تولید ، با تغییر شرایط کار برای تنظیم پارامترهای فرآیند ، در یک محدوده خاص ، کنترل و مدیریت اندازه ذرات محصول ، تراکم فله ، رطوبت و غیره راحت است.



علاوه بر این ، پس از گرم شدن و ذوب شدن ، گیاه همچنین می تواند برای ایجاد سرما و دانه بندی برای برخی از مواد ویژه موم پلی اتیلن ، کود زیستی ، کود مرکب و غیره استفاده شود.



توضیحات عملکرد



1. اجزای اصلی دستگاه بخور ساز: کلیه یاتاقان های با دقت بالا (یاتاقان های SKF ، سوئد) ، مقدار لرزش بدون بار ≤ 5μm ، ارزش لرزش تبلیغاتی ≤ 15μm ؛

2. عملیات بدون مشکل: حداکثر 7000 ساعت یا بیشتر.

3. مقدار کل تغذیه دستگاه بخور: 1-50،000 کیلوگرم در ساعت ؛

4. سیستم کنترل برق: زیر سطح ، اندازه ، انواع گزینه های کنترل برای پاسخگویی به نیازهای مختلف.رویکرد منطق کلاسیکسیستم شبیه سازی فرآیند پویا ؛برنامه نویسی ویژه FX-DU / WIN-C ؛کنترل PLC ؛نظارت بر پیکربندیصفحه نمایش لمسی رابط کاربری انسان و ماشین ؛

5. دستگاه خشک کردن دارویی را می توان اضافه کرد: لرزش ، گاز جارو ، ژاکت خنک کننده و سایر دستگاه ها ، لوله گذاری همه مطابق با الزامات GMP.



معرفی سیستم های اصلی پیکربندی گیاه



برای خشک کن اسپری دوار سری LPG ، شامل سیستم تحویل خوراک ، سیستم فیلتر کردن هوا و گرمایش ، سیستم اتمیزه کردن خوراک ، محفظه خشک کردن ، سیستم اگزوز هوا و جمع آوری محصول ، سیستم کنترل الکتریکی و غیره ، شرح هر یک از آنها سیستم به شرح زیر است:



1. سیستم تحویل مایع از مخزن مایع ، فیلتر مغناطیسی ، پمپ و غیره تشکیل شده است تا اطمینان حاصل شود که مایع به راحتی به دستگاه بخور وارد می شود.

2. سیستم فیلتر هوا و سیستم گرمایش



قبل از ورود هوای تازه به بخاری ، ابتدا باید از فیلتر Pre & post عبور کرده و سپس برای گرم شدن وارد بخاری شود.برای روش گرمایش ، رادیاتور بخار بخاری برقی ، کوره گاز و غیره وجود دارد.اینکه کدام روش را انتخاب کنید به شرایط سایت مشتری بستگی دارد. برای اطمینان از ورود ماده خشک کننده با خلوص بالا به محفظه خشک کن ، هوای گرم شده باید قبل از ورود به محفظه خشک کردن ، از فیلتر با راندمان بالا عبور کند.



3. سیستم اتمیزه کردن

سیستم اتمیزه شامل اتمیایزر گریز از مرکز با سرعت بالا به همراه اینورتر و غیره است.پودر حاصل از دستگاه بخور با سرعت بالا گریز از مرکز بین 40-120 میکرون است.



4 سیستم محفظه خشک کن



محفظه خشک کردن از پوسته مارپیچ ، توزیع کننده هوای گرم ، اصلی تشکیل شده است

برج و اتصالات مربوطه.

الف) پوسته مارپیچی و توزیع کننده هوای گرم: پوسته مارپیچی و توزیع کننده هوای گرم در ورودی هوای بالای برج می تواند زاویه چرخش جریان هوا را با توجه به شرایط خاص تنظیم کند ، جریان هوا را در داخل برج به طور موثر هدایت کند و از چوب مواد جلوگیری کند روی دیوار. در وسط موقعیتی برای نصب دستگاه بخور وجود دارد.

ب) برج خشک کن: دیواره داخلی ورق آینه SUS است که توسط جوشکاری قوس جوش داده شده است.عایق پشم سنگ است.

ج) برج چاله است و از نظر بندر مناسب برای تمیز کردن و نگهداری برج است.برای رابط متقابل بدن برج ، آرنج لوله طراحی قوس قوس است ، زاویه مرده را کاهش می دهد.نوع مهر و موم شده

د) برج اصلی مجهز به چکش هوا است که توسط نبض کنترل می شود و به موقع به برج خشک کن اصلی ضربه می زند تا از چوب گرد و غبار روی دیوار جلوگیری کند.



5. سیستم فرسودگی هوا و جمع آوری محصول

برای سیستم جمع آوری مواد ، انواع مختلفی وجود دارد.مانند سیکلون ، سیکلون + فیلتر کیسه ای ، فیلتر کیسه ای ، سیکلون + اسکرابر آب و غیره.روش بستگی به خاصیت ماده دارد.برای سیستم فیلتر برای هوای خروجی ، در صورت درخواست فیلتر داریم.



6. سیستم کنترل برق

HMI + PLC ، هر پارامتر می تواند بر روی صفحه نمایش داده شود.هر پارامتری به راحتی قابل کنترل و ضبط است.



نمودار جریان (1)





نمودار جریان (2)

مرور کردن از قسمتهای اصلی طرحتی:



Atomizer: مکانیسم خنک کننده در بالای برج باعث کاهش درجه حرارت دیواره داخلی برج می شود.نوآوری های فنی این اقدامات عملی و موثر مشکلات عملی را حل می کند ، و همچنین نشان دهنده یک جهش فناوری دیگر در مسئله خشک کردن عصاره های داروی سنتی چینی است.



امکانات Rotary Atشبیه ساز



speed سرعت اتمس در هنگام اتم کردن مایع مواد زیاد است ، سطح ماده بسیار افزایش می یابد.در جریان هوای گرم ، 95٪ -98٪ آب می تواند در یک لحظه تبخیر شود.تکمیل خشک کردن فقط چند ثانیه طول می کشد.این امر به ویژه برای خشک کردن گرما و مواد حساس مناسب است.

final محصولات نهایی آن از یکنواختی ، توانایی جریان و حلالیت خوبی برخوردار هستند.و محصولات نهایی از خلوص بالا و کیفیت خوبی برخوردار هستند.

◆ روشهای تولید ساده و عملیات و کنترل آن آسان است.مایع با رطوبت 40-60٪ (برای مواد خاص ، ممکن است تا 90٪ باشد) می تواند یک بار در پودر یا محصولات ذرات خشک شود.پس از فرایند خشک کردن ، دیگر نیازی به خرد کردن و مرتب سازی نیست ، به منظور کاهش روش های تولید در تولید و افزایش خلوص محصول.قطر ذرات محصول ، شلی و میزان آب می تواند از طریق تغییر شرایط کار در یک محدوده خاص تنظیم شود.کنترل و کار بسیار راحت است.



توزیع کننده هوای گرم (یعنی توزیع کننده هوای گرم و هوای گرم):از طریق محفظه جریان هوای مارپیچی لگاریتمی ، هوای گرم به طور مساوی در جهت محیطی توزیع می شود.دو گروه از تیغه های راهنما وجود دارد و جهت و سرعت باد با تنظیم زاویه تیغه های راهنما تنظیم می شود تا هوای گرم و قطرات اتمی در بهترین تماس قرار گیرند.در همان زمان ، هوای گرم به طور مساوی و مارپیچی در برج خشک کن توزیع می شود و به طور مساوی با قطرات اتمی شده ماده تماس گرفته و اثر خشک شدن ایده آل حاصل می شود.



مشخصات مختلف دیسک اتمیزر دوار

دستگاه تعادل پویا برای دیسک اتمیزه

یک پمپ پیچ NETZSCH به طور مداوم تغذیه سیستم تعلیق را به دستگاه بخور چرخشی تامین می کند

مونتاژ کنترل مشعل مستقیم گازسوز

مشعل مستقیم با گاز

پخش کننده هوا



پارامترهای فنی:

تایپ کنید مورد		گاز مایع -5	گاز مایع -25	گاز مایع -50	گاز مایع -100	گاز مایع -150	گاز مایع -200	گاز مایع -500	گاز مایع -800	گاز مایع -1000	گاز مایع -2000	گاز مایع -3000	گاز مایع -4500	گاز مایع -6500
تبخیر آب (کیلوگرم در ساعت)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
نوع اسپری / اتمی		اتومایزر دوار
سرعت اتومایزر (دور در دقیقه)		25000		18000		16000			12000-13000			11000-12000
قطر اتمیزه (میلی متر)		50		102		108			180-210		با توجه به نیازهای فرآیند تعیین می شود
قطر محفظه (متر)	د	0.9	75/1	2.3	2.7	3	3.2	4.7	5.6	6.2	با توجه به روند فرآیند ، شرایط سایت و نیازهای کاربر تعیین می شود
L (متر)	م	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5
W (متر)	ل	0.91	2.7	2.8	3.5	5.5	6	8	12	14
H (متر)	ح	75/1	4.5	5.5	6.7	7.2	8	10	11	15
ارتفاع بلند کردن دستگاه بخور (متر)	H1	-	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2
توجه: مقدار تبخیر آب به خصوصیات ماده ، محتوای جامد و دمای ورودی و خروجی هوای گرم مربوط می شود.



منحنی تبخیر رطوبت:

با توجه به اینکه اسپری خشک کن متعلق به تجهیزات غیر استاندارد است ، که با توجه به فاکتورهای مورد نیاز کاربر ، عملکرد مواد و شرایط سایت تغییر می کند ، نمودار را می توان به عنوان مرجع کاربران انتخاب کرد.لطفاً "فرم شرایط طراحی" را پر کرده و به شرکت ما برگردانید.ما یک طرح پیکربندی منطقی به شما پیشنهاد خواهیم داد.



یادداشت ها: برای ظرفیت تبخیر آب ، نسبت به خاصیت مواد ، دمای ورودی و خروجی دارد ، به نمودار زیر مراجعه کنید.





اصلی عکسs از گیاه و آن است نصب

اسپری خشک کن روتاری به قطر 9 متر



محدوده کاربرد



◆ صنایع شیمیایی: سدیم فلوراید (پتاسیم) ، مواد رنگی و رنگدانه قلیایی ، ماده واسطه ای رنگ ، کود مرکب ، اسید سیلیسیک فرمیک ، کاتالیزور ، عامل اسید سولفوریک ، اسید آمینه ، کربن سفید و غیره.

پلاستیک و رزین: AB ، امولسیون ABS ، رزین اسید اوریک ، رزین فنل آلدهید ، رزین اوره-فرمالدئید ، رزین فرمالدئید ، پلی اتیلن ، پلی کلروپرن و غیره

◆ صنایع غذایی: پودر شیر چرب ، پروتئین ، پودر شیر کاکائو ، شیر خشک جایگزین ، سفید تخم مرغ (زرده) ، غذا و گیاه ، جو دوسر ، آب مرغ ، قهوه ، چای محلول فوری ، گوشت چاشنی ، پروتئین ، سویا ، پروتئین بادام زمینی ، هیدرولیزات و غیره

◆ شکر ، شربت ذرت ، نشاسته ذرت ، گلوکز ، پکتین ، قند مالت ، اسید سوربیک پتاسیم و غیره

◆ سرامیک: اکسید آلومینیوم ، مواد کاشی و سرامیک ، اکسید منیزیم ، تالک و غیره.



سیستم کنترل اتوماسیون صنعتی پیشرفته

سیستم کنترل اتوماسیون نرم افزار برنامه نویسی قابل برنامه ریزی S7-315 2DP مبتنی بر کنترل کننده منطقی قابل برنامه ریزی کنترلر PLC زیمنس STEP7 5.5 را تصویب کرد.با شروع ، متوقف کردن و اتصال دستگاه ، حلقه PID کنترل پارامترهای فرآیند و توابع پردازش زنگ هشدار.

ابتدا سیستم کنترل پذیرش فرمان اپراتور است و سپس اگر شرایط مطابق منطق صحنه باشد ، می توان اطلاعات را جمع آوری کرد تا فرایندی که توسط برنامه اجرا می شود را تعیین کند.در صورت رضایت شرایط ، برنامه کنترل در یک سیگنال خروجی سفارش خاص برای فعال یا غیرفعال کردن روند کنترل انواع تجهیزات است.



رابط کاربری انسان و ماشین HMI از نرم افزار پیکربندی Siemens SIMATIC WinCC برای دستیابی به سیستم کنترل تجهیزات خشک کردن برای کار ، نظارت ، تجزیه و تحلیل داده ها ، ضبط و چاپ استفاده می کند.این مجموعه تجهیزات داخلی و پرسنل عملیاتی را به اتمام رسانده است.از طریق HMI ، اپراتور می تواند برای تکمیل محصولات مختلف ، یک دستور یا یک فرمول دیگر یا پارامترهای فرایند وارد کند.همزمان اطلاعات در مورد وضعیت سیستم را بدست آورید.و پرسش از اطلاعات سیستم در مورد فرآیند تولید فعلی و یا فرآیند ضبط اطلاعات مهم تولید متقابل (پرس و جو) تاریخی ؛در صورت غیر عادی بودن ، سیستم یک سیگنال هشدار ارسال می کند.



اسپری خشک کن سانتریفوژ LPG-1200 صفحه کنترل ICP

اتاق کنترل میدان برج اسپری بزرگ





انتخاب اختیاری:



◆ این نوع تجهیزات کامل بر اساس طراحی سفارشی ساخته می شوند.همه ویژگی های عملکردی همه طرح ها را ارائه نمی دهند.تنظیمات واقعی باید مطابق با قرارداد یا قرارداد امضا شده انجام شود.

◆ برای اجزای اصلی برق ، ما گزینه های تجاری بین المللی مانند ABB ، زیمنس یا اشنایدر یا دیگران را داریم

◆ برای مواد ماشین ، ما گزینه هایی را در AISISUS304 ، AISISUS304L ، AISISUS316 ، AISISUS316L ، فولاد کربن و غیره داریم.

◆ برای سیستم کنترل ، ما دکمه فشار ، PLC + HMI و غیره را انتخاب می کنیم.در صورت لزوم می توانیم سیستم کنترل را طراحی کنیم.

◆ ما می توانیم سیستم ضد انفجار برای اسپری خشک کن خود را بر اساس درخواست مشتری طراحی کنیم.

◆ برای سیستم اتصالات خشک کن اسپری ، ما می توانیم آن را تأمین کنیم ، مانند تغذیه

سیستم ، سیستم انتقال پنوماتیک و غیره.

◆ برای سیستم گرمایش برای گیاه ، بسیار انعطاف پذیر است.می توانیم پیکربندی کنیم.

آن را بر اساس شرایط سایت مشتری ، مانند بخار ، برق ، کوره گاز و غیره ، همه ما می توانیم آن را متناسب با خشک کن اسپری خود طراحی کنیم.

◆ اگر بدون سیستم گرمایشی باشد ، می تواند به عنوان خنک کننده ذرات را با هوای خنک کننده تولید کند.

equipment تجهیزات تحقیق و توسعه کامل و حرفه ای ، خدمات آزمایش محصول علمی و معقول ، مبادلات گسترده و عمیق فناوری تولید ، سیستم عامل های خدمات تحقیق و اکتشاف:

شرکت XKIANDAO می تواند در یک سری آزمایشگاه ها مانند YPG ، LPG ، PSD ، BYP ، PFSD و غیره و مقیاس های کوچک آزمایشی یا حتی تعداد کمی از واحدهای آزمایشی نوع تولید ، آزمون های مختلف فرآیند و خدمات تأیید تست را به مشتریان ارائه دهد.این گیاهان امکان اجرای کاربردهای فنی بسیاری از سری های تسطیح را تأیید کرده و بهترین شرایط فرآیند تولید را تعیین کرده و نمونه هایی را برای تجزیه و تحلیل بازار ارائه داده اند.



اطلاعs قبل از سفارش:



◆ نام و خصوصیات فیزیکی خوراک: محتوای جامد (یا مقدار آب) ، ویسکوزیته ، کشش سطح ، مقدار PH.

powder ظرفیت پودر پس از خشک شدن ، محتوای باقی مانده آب مجاز ، اندازه ذرات ، دمای مجاز.

◆ تولید ، ساعت کار روزانه / شیفت.

◆ انرژی موجود: فشار بخار موجود ، ظرفیت الکتریکی ، زغال سنگ ، نفت ، گاز موجود.

requirements الزامات کنترل: آیا دمای ورودی و خروجی نیاز به کنترل خودکار دارد.

requirements نیازهای جمع آوری پودر: آیا می توان یک کیسه دام را نصب کرد ، و محیط زیست گازهای خروجی را نیاز دارد.

◆ سایر شرایط خاص.



سرویس تست پولی:

ما از مشتریان جدید و قدیمی استقبال می کنیم تا به طور کامل به پرسشنامه عمومی ، جامع و حرفه ای --- بر اساس مشخصات نیازمندیهای کاربر (URS) پاسخ دهند که توسط بخش فروش شرکت ما در دوره آماده سازی برای تحقیقات بازار راه اندازی شده است.



این شرکت می تواند آن را برای شما بر اساس ویژگی های مختلف مواد کاربران ، حالت های مختلف گرمایش ، نیازهای مختلف کنترل ، تقاضای مختلف خروجی ، شرایط مختلف محصول ، شرایط مختلف کارگاه ، نیازهای مختلف در محل تمیز (CIP) و غیره طراحی کند. ، تا نیازهای کاربران مختلف را برآورده کند.

انواع ماشین های آزمایشی برای تأیید ویژگی های خشک کردن در شرکت برای آزمایش کاربران مجهز شده اند.شما خوش آمدید که برای آزمایش به شرکت ما بیایید.
